Los martillos DTH (Down-The-Hole) son herramientas esenciales en la industria de la perforación, ampliamente utilizados para diversas aplicaciones como minería, canteras, construcción y perforación geotérmica. Como proveedor líder de martillos DTH, a menudo me preguntan cómo funcionan estas poderosas herramientas. En esta publicación de blog, brindaré una explicación detallada del principio de funcionamiento de los martillos DTH, sus componentes y los factores que afectan su rendimiento.
Principio básico de funcionamiento
En esencia, un martillo DTH es un taladro de percusión neumático que funciona convirtiendo aire comprimido en energía mecánica para impulsar un pistón. El pistón, a su vez, da repetidos golpes a la broca, que rompe la roca o el suelo. El ciclo de trabajo básico de un martillo DTH se puede dividir en cuatro etapas principales: admisión, compresión, carrera de potencia y escape.
Etapa de admisión
El proceso comienza cuando se introduce aire comprimido en el martillo DTH a través de la sarta de perforación. El aire ingresa a la cámara de aire del martillo, creando un ambiente de alta presión. Este aire a alta presión empuja el pistón hacia la parte trasera del martillo, comprimiendo el aire en la cámara trasera.
Etapa de compresión
A medida que el pistón se mueve hacia atrás, comprime el aire en la cámara trasera. Este aire comprimido almacena energía potencial, que se utilizará para impulsar el pistón hacia adelante durante la carrera de potencia. Al mismo tiempo, la válvula de admisión se cierra impidiendo que se escape el aire comprimido.
Golpe de poder
Una vez que el aire en la cámara trasera está completamente comprimido, la válvula de admisión se abre nuevamente, permitiendo que entre aire a alta presión en la cámara delantera. El aumento repentino de presión en la cámara frontal obliga al pistón a avanzar rápidamente, dando un poderoso golpe a la broca. Esta energía del impacto se transfiere a la roca o al suelo, rompiéndola en pedazos más pequeños.
Etapa de escape
Después de la carrera de potencia, el pistón retrocede hacia atrás, abriendo la válvula de escape. Luego, el aire comprimido en la cámara frontal se libera a través del puerto de escape, lo que permite que el pistón regrese a su posición original. Luego, el ciclo se repite y comienza de nuevo la etapa de ingesta.
Componentes de un martillo DTH
Un martillo DTH consta de varios componentes clave, cada uno de los cuales desempeña un papel crucial en su funcionamiento. Estos componentes incluyen:
Pistón
El pistón es el corazón del martillo DTH. Es un componente cilíndrico que se mueve hacia adelante y hacia atrás dentro del cuerpo del martillo, entregando la energía del impacto a la broca. El pistón suele estar fabricado de acero de alta resistencia para soportar las elevadas fuerzas y tensiones generadas durante el funcionamiento.
Broca
La broca es el componente que entra en contacto directo con la roca o el suelo. Está diseñado para romper el material en pedazos más pequeños y retirarlos del pozo. Las brocas vienen en varias formas y tamaños, según la aplicación específica y el tipo de roca o suelo que se está perforando.
Sistema de válvulas
El sistema de válvulas controla el flujo de aire comprimido que entra y sale del martillo. Consta de válvulas de admisión y escape que se abren y cierran en los momentos adecuados para asegurar el correcto funcionamiento del martillo. El sistema de válvulas suele estar fabricado con materiales de alta calidad para soportar las altas presiones y temperaturas generadas durante el funcionamiento.
Cilindro
El cilindro es la carcasa que contiene el pistón y el sistema de válvulas. Proporciona un entorno sellado para que el pistón se mueva hacia adelante y hacia atrás y también ayuda a dirigir el flujo de aire comprimido. El cilindro suele estar fabricado de acero de alta resistencia para soportar las elevadas fuerzas y tensiones generadas durante el funcionamiento.
Subbit de bits
La broca es el componente que conecta la broca al cuerpo del martillo. Proporciona una conexión segura entre los dos componentes y permite la transferencia de la energía del impacto desde el pistón a la broca. La broca suele estar hecha de acero de alta resistencia para soportar las altas fuerzas y tensiones generadas durante la operación.
Factores que afectan el rendimiento de los martillos DTH
Varios factores pueden afectar el rendimiento de un martillo DTH, entre ellos:
Presión de aire
La presión del aire es uno de los factores más importantes que afectan el rendimiento de un martillo DTH. Una presión de aire más alta generalmente resulta en una mayor energía de impacto y velocidades de perforación más rápidas. Sin embargo, una presión de aire demasiado alta también puede provocar un desgaste excesivo de los componentes del martillo, reduciendo su vida útil.
Tasa de flujo de aire
El caudal de aire es otro factor importante que afecta el rendimiento de un martillo DTH. Se requiere un caudal de aire suficiente para garantizar que el martillo funcione de manera eficiente y efectiva. Si el caudal de aire es demasiado bajo, es posible que el martillo no pueda generar suficiente energía de impacto, lo que provocará velocidades de perforación más lentas.
Tipo de roca
El tipo de roca que se perfora también puede tener un impacto significativo en el rendimiento de un martillo DTH. Las rocas más duras requieren más energía de impacto para romperse, lo que puede requerir una mayor presión de aire y un martillo más grande. Las rocas más blandas, por otro lado, pueden requerir menos energía de impacto y un martillo más pequeño.
Diseño de broca
El diseño de la broca también puede afectar el rendimiento de un martillo DTH. Los diferentes diseños de brocas son adecuados para diferentes tipos de aplicaciones de perforación y roca. Por ejemplo, una broca de botón se usa típicamente para perforar en roca dura, mientras que una broca de cincel es más adecuada para perforar en roca blanda.
Tipos de martillos DTH
Hay varios tipos de martillos DTH disponibles en el mercado, cada uno diseñado para aplicaciones y condiciones de operación específicas. Algunos de los tipos más comunes de martillos DTH incluyen:
Martillos DTH de baja presión de aire
Los martillos DTH de baja presión de aire están diseñados para funcionar a presiones de aire relativamente bajas, normalmente entre 5 y 10 bar. Estos martillos son adecuados para perforar rocas blandas a semiduras y se utilizan a menudo en aplicaciones de construcción y perforación geotérmica.
Martillos DTH de presión de aire media
Los martillos DTH de media presión de aire están diseñados para funcionar a presiones de aire de entre 10 y 15 bar. Estos martillos son adecuados para perforar rocas de dureza media a dura y se utilizan comúnmente en aplicaciones de minería y canteras.

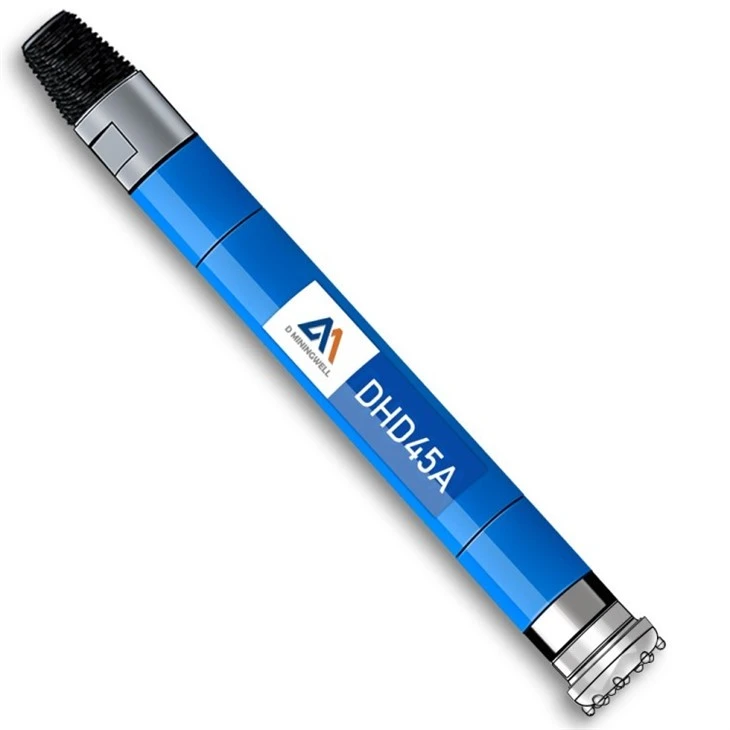

Martillos DTH de alta presión de aire
Los martillos DTH de alta presión de aire están diseñados para funcionar a presiones de aire superiores a 15 bar. Estos martillos son adecuados para perforar rocas muy duras y se utilizan a menudo en aplicaciones de perforación profunda, como la exploración de petróleo y gas.
Martillos de perforación DTH en racimo
Los martillos perforadores Cluster DTH están diseñados para utilizar varios martillos simultáneamente, lo que permite una perforación más rápida y eficiente. Estos martillos se utilizan comúnmente en proyectos de construcción y minería a gran escala.
Conclusión
En conclusión, los martillos DTH son herramientas potentes y eficientes que se utilizan ampliamente en la industria de la perforación. Al convertir el aire comprimido en energía mecánica, estos martillos pueden dar golpes repetidos a la broca, rompiendo la roca o el suelo y permitiendo la creación de pozos. Comprender cómo funcionan los martillos DTH y los factores que afectan su rendimiento es esencial para seleccionar el martillo adecuado para su aplicación específica y garantizar resultados de perforación óptimos.
Como proveedor líder de martillos DTH, ofrecemos una amplia gama de martillos DTH de alta calidad para satisfacer las necesidades de nuestros clientes. Ya sea que esté buscando un martillo de baja presión de aire para perforación en roca blanda o un martillo de alta presión de aire para perforación en roca dura, tenemos la solución adecuada para usted. Si tiene alguna pregunta o desea obtener más información sobre nuestros productos, no dude en contactarnos. Esperamos trabajar con usted y ayudarlo a alcanzar sus objetivos de perforación.
Referencias
- Redmond, RW (2008). Ingeniería de Perforación. Publicaciones profesionales del Golfo.
- Teale, AW (1965). El concepto de energía específica en la perforación de rocas. Revista Internacional de Mecánica de Rocas y Ciencias Mineras y Resúmenes de Geomecánica, 2(2), 135-143.
