I . Completa Configuración y origen de la unidad
Componentes de tecnología central
Elemento de tornillo de compresor (compresión de una sola etapa)
Componentes importados
Sistema de control
Enganche
Válvula de carga/descarga de admisión, válvula reguladora, válvula solenoide
Filtro de entrada de aire, filtro de aceite, separador de aire de aceite
Mangueras flexibles a alta temperatura
Todos los componentes anteriores, incluido el sistema de control y otras piezas, son producidos por Atlas Copco AirPower en Bélgica u OEM fabricado en Europa .
Componentes domésticos
Chasis de remolque y sistema de eje, especialmente diseñado para condiciones de carretera china
Motor diesel: Dongfeng Cummins China Etapa IV Motor
Recinto, algodón insonorizado y deflectores
Tanque de almacenamiento de aire y válvula de seguridad
Ventilador de enfriamiento y unidad de radiador
Mangueras flexibles y tuberías de combustible de temperatura ambiente
Varias juntas de tubería y fundiciones
Filtro diesel
Caja de cambios
Válvula de presión mínima
Sensores y cableado relacionado
Entre estos, el motor diesel es fabricado por Dongfeng Cummins Engine Co ., Ltd ., mientras que otros componentes son producidos por los proveedores de Atlas Copco en Wuxi .
II . Pantalla de control principal
Manómetro de trabajo del compresor
Botón de carga del compresor
Medidor de hora de funcionamiento acumulativo
Luces indicadoras de alarma y fallas
Botón de inicio/detener el módulo de control
Tank de combustible y pantalla de nivel de tanque DEF (urea)
Indicador de nivel de aceite de elemento de tornillo
Indicador de obstrucción del filtro de admisión de aire
III . dispositivos y funciones de protección principal
Protección automática de apagado:
Temperatura de salida de compresor alta luz de alarma
Presión del aceite del motor Luz de alarma baja
Temperatura del refrigerante del motor luz de alarma alta
Luces de alarma de nivel bajo de combustible y del tanque de DEF
Aparte de la autoevaluación y la regeneración de la regeneración de postratamiento
Sistema de ritmo estándar para la optimización de ahorro de energía
IV . Documentos y elementos que acompañan
Manual de operación y mantenimiento del producto
Catálogo de piezas de repuesto
Buque a presión y certificados de válvula de seguridad
50- kit de mantenimiento de la hora

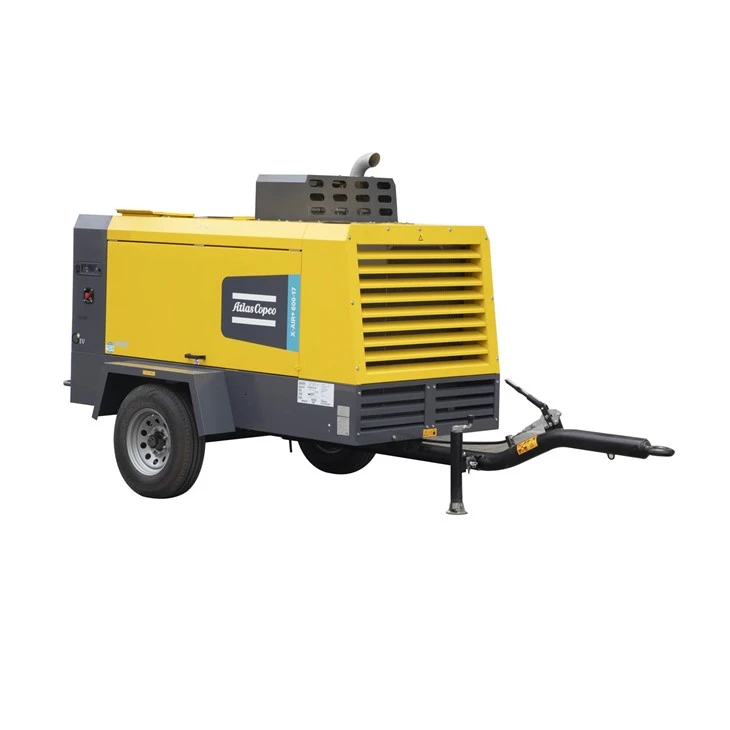

X-air 600-17 detalle
1. Parámetros técnicos principales
Formulario del compresor de aire: compresión del tornillo primario, enfriamiento de aire, unidad de motor diesel, operación móvil de campo
|
Parámetro técnico
|
|
X-air + 600-17
|
|
Moda de volumen de gas con calificación
|
Medidor cúbico/minuto m ³/min
|
17.2-14.3
|
|
Presión de trabajo
|
Barra de kilogramo
|
5-17
|
|
Velocidad máxima del motor (carga completa)
|
RPM (revoluciones por minuto)
|
2200-1900
|
|
Volumen de aceite lubricante para tornillos
|
Elevar l
|
42 (cantidad de reemplazo por ciclo de mantenimiento)
|
|
Volumen de tanque de almacenamiento de gas (tanque de separación de petróleo y gas)
|
Elevar l
|
76
|
|
Capacidad de tanque de combustible/tanque de urea
|
Elevar l
|
175/-
|
|
Contenido de aceite en la salida de aire comprimido
|
PPM
|
<5
|
|
Temperatura de salida de aire comprimido (basada en condiciones de referencia nominal)
|
Celsius 0 C
|
100
|
|
Condiciones de operación de referencia con calificación
|
|
|
|
Presión de admisión absoluta
|
Barra de kilogramo
|
1
|
|
humedad del aire relativo
|
%
|
0
|
|
Temperatura del aire de entrada
|
Celsius 0 C
|
20
|
|
Condiciones de trabajo extremas
|
|
|
|
Presión de trabajo efectiva mínima del tanque de almacenamiento de gas
|
Barra de kilogramo
|
4
|
|
Presión de trabajo máxima efectiva del tanque de almacenamiento de gas (descarga)
|
Barra de kilogramo
|
18
|
|
temperatura ambiente máxima
|
Celsius 0 C
|
50
|
|
Temperatura mínima de inicio
|
Celsius 0 C
|
-10/-25 (inicio en frío opcional)
|
|
Altitud más alta
|
Mi m
|
3000
|
2. motor diesel
| fabricante | Cummins | |
| modelo | B5.9CS4 Estándar GIV | |
| Potencia de salida a velocidad nominal | Kilowatt KW | 154 |
| Factor de carga | % | - |
| refrigerante | Refrigerante | |
| Cilindros | En línea 6- motor de cilindro | |
| Volumen del sistema de aceite lubricante | Elevar l | 16.5 (cantidad de reemplazo por ciclo de mantenimiento) |
| Capacidad del sistema de enfriamiento | Elevar l | 28 |
3. dimensiones y peso generales
| Longitud completa de la máquina * Ancho * Altura - Tipo de remolque (incluido MOP) | Milímetro mm | 4700*1940*2400 |
| Longitud completa de la máquina * Ancho * Altura - Tipo de caja | Milímetro mm | 2960*1400*2110 |
| Remolque/caja de peso de la máquina entera (peso húmedo) | Kilogramo (kg) | 2300/2200 |
| Tamaño de la válvula de escape | Meterse | 1*G2,1*G3/4 |
