一, ¿qué es la plataforma de perforación de superficie de martillo superior?
La plataforma de perforación de superficie de martillo superior es una plataforma de perforación que fija el taladro de roca en la parte superior del haz de propulsión, transmite energía de impacto a través de la varilla de perforación y coopera con el sistema de rotación y propulsión para completar la operación de perforación de superficie . Es adecuado para formaciones de rocas duras y de roca dura dura, y se usa ampliamente en:
Construcción de agujeros de explosión de mina abierta
Excavación de la base en la construcción de carreteras y ferrocarriles
Perforación en fábricas y canteras de piedra
Proyectos de infraestructura a gran escala como estaciones de energía hidroeléctrica
2, cómo funciona la plataforma de perforación de superficie de martillo superior
Los ejercicios de martillo superior trabajan juntos para completar las operaciones de perforación a través de tres acciones principales:
Impacto:El taladro de roca hidráulica en la parte superior genera una fuerza de impacto de alta frecuencia, que se transmite a la broca de perforación a través de la varilla de perforación hueca para romper la roca .
Rotación:La herramienta de perforación es impulsada por un motor rotativo independiente para girar para cooperar con el impacto de la forma de corte .
Propulsión:El sistema de propulsión aplica una presión estable hacia abajo a la broca de perforación para garantizar la ruptura de rocas continuas .
Además, la plataforma de perforación está equipada con un sistema de extracción de polvo, un sistema de cambio de varilla automático, una cabina operativa, etc. . para lograr una mayor eficiencia y seguridad operativa .
3, la plataforma de perforación de superficie de martillo superior superior componentes principales
Martillo
Instalado en el extremo frontal del haz de alimentación, genera energía de impacto de alta frecuencia .
Por lo general, impulsada hidráulicamente, la frecuencia de impacto puede alcanzar 2500-3000 tiempos/minuto .
Haz de alimentación
Se utiliza para soportar y guiar el movimiento de la herramienta de perforación, y se puede ajustar verticalmente o en ángulo .
Sistema de varilla de perforación
Usando la serie T (como T38, T45, T51) varillas de perforación de acero hexagonal o redondo huecos, conectadas a la broca de perforación de roca .
Sistema de energía hidráulica
Proporciona fuerza impulsora para ejercicios de roca, propulsión, rotación, rastreadores, etc. .
Sistema de eliminación de polvo
Desmontaje de polvo seco o húmedo, reduciendo la contaminación del polvo y mejorando la seguridad de la operación .
Dispositivo de viaje
Mayormente de tipo rastreador, adecuado para terreno resistente; Algunos modelos están con ruedas .
Sistema operativo

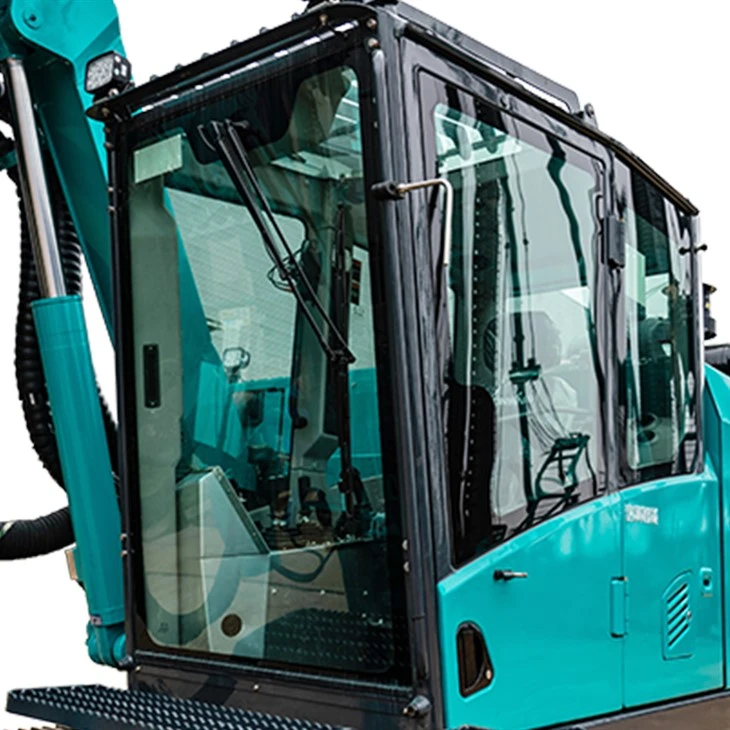

Las plataformas de perforación modernas están equipadas con una cabina, interfaz de control LCD e incluso admiten control remoto inalámbrico o operación remota .
4, Ventajas y características de la plataforma de perforación de superficie de martillo superior
Velocidad de perforación rápida
Alta frecuencia de impacto y energía concentrada, adecuada para la roca dura .
Calidad de alta perforación
Diámetro de pozo estable y desviación pequeña, propicio para el diseño preciso de explosión .
Alta eficiencia de combustible
En comparación con las plataformas de perforación DTH, es más eficiente en rocas medianas y tiene un menor consumo de energía unitaria .
Alto grado de inteligencia
Las plataformas de perforación modernas tienen funciones como el posicionamiento GPS, la grabación de datos de perforación y el sistema automático de cambio de varillas .
Mantenimiento fácil
Diseño modular, los componentes clave son fáciles de reemplazar y mantener .
5, Top Hammer vs . DTH
| proyecto | Perforación de martillo superior | Perforación dth |
|---|---|---|
| Formaciones rocosas aplicables | Roca dura a media | Capas rocas difíciles de roca dura |
| Diámetro de perforación | Apertura pequeña a media (64–127 mm) | Apertura mediana a grande (90–300 mm) |
| Profundidad de perforación | Moderado (<40 m) | Larger (>100m) |
| Eficiencia | Alto (mejor para roca media dura) | Mayor (mejor eficiencia en la roca dura) |
| Consumo de energía/eficiencia económica | Bajo, bajo consumo de energía por unidad | Alto consumo de gas, costo relativamente alto |
6, conclusión
La plataforma de perforación de superficie de martillo superior ocupa una posición importante en los campos globales de ingeniería de minería y cimientos debido a su impacto de alta frecuencia, perforación eficiente y control preciso . Es particularmente adecuado para las áreas de roca media dura . Si el proyecto requiere una formación rápida de agujeros, preciso la posición de los agujeros y el control de costo de costo superior, el topulador superior es un perforador preferido preferido {4 {4 {4 {4 {4 {4 {}}}}}}}}.
Si tiene necesidades específicas (tipo de roca, diámetro de agujeros, profundidad, propósito), puedo ayudarlo a recomendar un modelo adecuado y proporcionar soporte de parámetros técnicos .
Detalle del producto

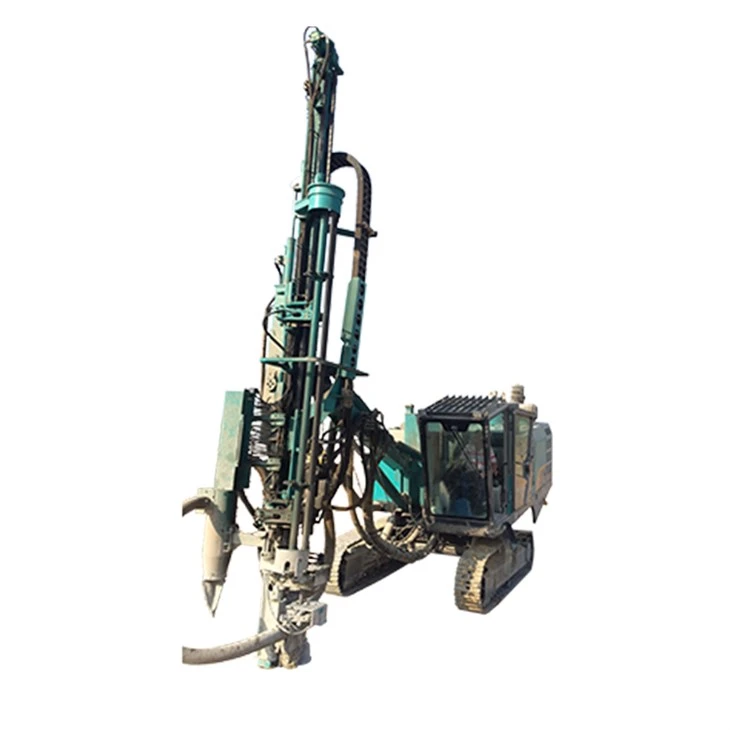

Esta plataforma de perforación de martillo superior viene con un ejercicio de roca hidráulica avanzado conocido por sus capacidades de perforación rápida, eficiencia energética, movimiento adaptable, habilidades de escalada robustas y competencia en la ejecución de tareas de perforación en paisajes intrincados .

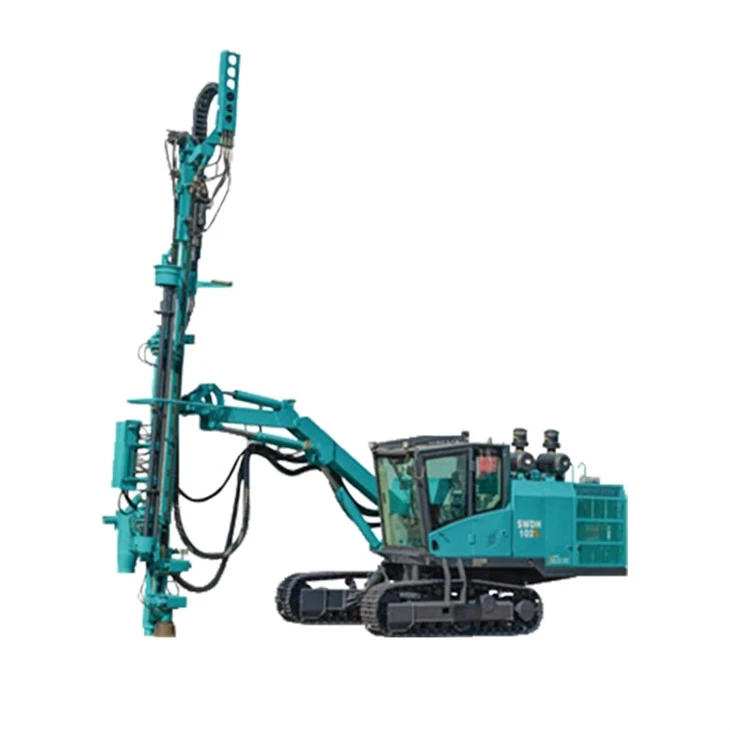

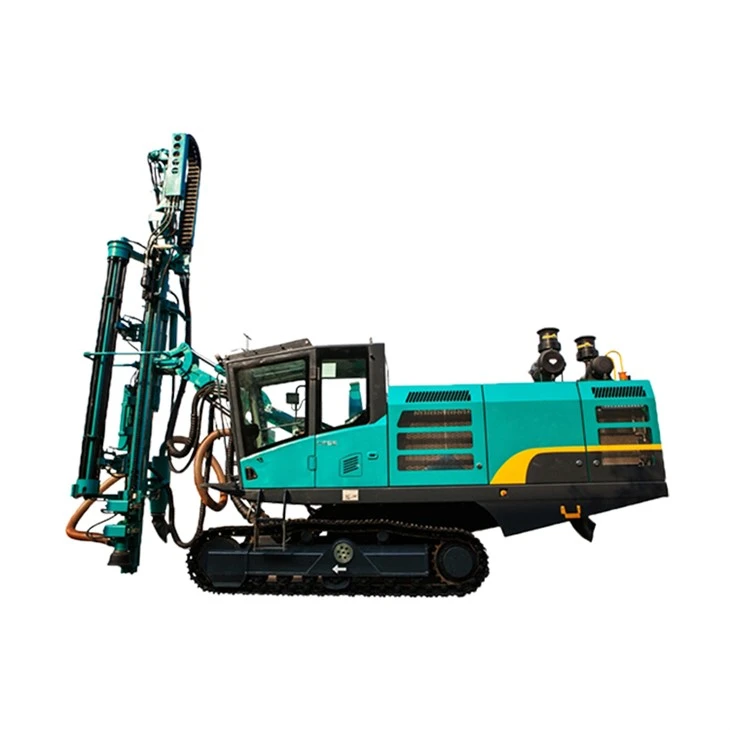

La coincidencia de potencia de motor de compresor de perforación de roca de la máquina de perforación de martillo de pozo abierto de la serie SWDH es razonable, lo que puede reducir en gran medida el consumo de combustible . Las características completas de la plataforma de perforación hidráulica son:
1. taladro de roca hidráulica de alta potencia, con una gran función de energía de impacto y una función de contraataque, reduciendo efectivamente el riesgo de perforar herramientas de perforación y ahorro;
2. Los componentes centrales son marcas de renombre internacional, con buena confiabilidad, alta eficiencia operativa y bajo consumo de energía;
3. Rock Drill-Air Compressor-Engine Matching, modo de operación dual económico/potente, adaptabilidad de roca ancha y bajo costo de operación;
4. toda la plataforma de perforación hidráulica del rastreador tiene una estructura compacta, pequeña y flexible, velocidad de caminata rápida y una fuerte capacidad todoterreno;
5. La plataforma de perforación DTH hidráulica adopta un brazo de perforación plegable para cubrir el área de perforación a la vez, que es adecuada para perforación controlada de ángulo múltiple y posicionamiento de perforación rápida y rápida .
6. Uso de rieles de guía de doble cara dibujados en frío para formar vigas de propulsión de acero estructural, con alta resistencia y buena precisión guía .
7. perforación de agujeros de ángulo múltiple, los agujeros de azimut verticales, inclinados y horizontales se pueden perforar .
8. Sistema inteligente de control de fondo común, control preciso del ángulo y la profundidad .
9. Planificación de ruta, planificación de secuencia de agujeros, guía gráfica, posicionamiento rápido .
Solicitud
La máquina de perforación de plataformas hidráulicas se puede utilizar para la perforación de explosión de rocas en canteras, ingeniería civil, ingeniería de carreteras, minas abiertas y construcción de la estación de hidroeléctrica .
Envío y pago
Cada pieza de equipo de Miningwell y plataforma de perforación se somete a una rigurosa verificación de seguridad de carga para garantizar la seguridad de la carga en el contenedor .
Nuestros métodos de pago: Tarjeta de crédito, L/C, T/T, Western Union, y apoyamos el envío por aire y por mar .
|
Parámetros técnicos |
Swdh89s |
SWDH102S |
Swdh115f |
|
Parámetros de trabajo |
|||
|
Rango de agujeros (mm) |
64-115 |
76-127 |
76-127 |
|
Modelo de varilla |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
Longitud de la barra de perforación (mm) |
3660 |
3660 |
3050 |
|
Profundidad de perforación económica (mm) |
24 |
24 |
21 |
|
Drifter de roca hidráulica |
|||
|
Poder de impacto (KW) |
14 |
18 |
20 |
|
Torque de rotación (NM) |
700 |
1000 |
1300 |
|
Velocidad de rotación (NM) |
0-180 |
0-150 |
0-175 |
|
Motor diesel |
|||
|
Modelo |
Cat C7.1 |
Cat C7.1 |
QSB4.5 |
|
Potencia (kW/rpm) |
168/2200 |
168/2200 |
97/2200 |
|
Tanque de combustible (l) |
450 |
450 |
300 |
|
Compresor de aire |
|||
|
Presión (bar) |
8 |
10 |
/ |
|
F . a . d (m3/min) |
8 |
10 |
/ |
|
Brazo de perforación |
|||
|
Tipo |
Brazo plegable |
Brazo plegable |
Brazo recto |
|
Ángulo de elevación (grado) |
+70~-10 |
+70~-10 |
-30~+45 |
|
Ángulo plegable (grado) |
65~165 |
65~165 |
/ |
|
Ángulo de balanceo (grado) |
+20~-30 |
+20~-30 |
+30~-30 |
|
Parte avanzada |
|||
|
Longitud de avance (mm) |
7300 |
7300 |
6700 |
|
Accidente cerebrovascular de compensación (mm) |
1200 |
1200 |
1200 |
|
Ángulo de avance (grado) |
140 |
140 |
140 |
|
Ángulo de volteo (grado) |
-20~90 |
-20~90 |
-20~90 |
|
Max . tasa de avance (m/s) |
0.8 |
0.8 |
0.8 |
|
Max . Propulsion (KN) |
25 |
25 |
25 |
|
Habilidad para caminar |
|||
|
Max . velocidad de caminata (km/h) |
4.2 |
4.2 |
4.2 |
|
Max . traction (kN) |
100 |
100 |
80 |
|
Gradeabilidad (grado) |
25 grados |
25 grados |
25 grados |
|
Ángulo de swing del marco de pista (grado) |
-7~+12 |
-7~+12 |
-10~+10 |
|
Aparte del suelo del chasis (mm) |
400 |
400 |
400 |
|
Dimensiones |
|||
|
Peso (kg) |
15000 |
15000 |
12000 |
|
Longitud*ancho*altura (trabajo) (m) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
Longitud*ancho*altura (transporte) (m) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
