Pequeña perforación en el agujero es un equipo de perforación que integra la tecnología de perforación de martillo de hoyo y es adecuado para formaciones de roca media dura a media. Se usa ampliamente en minería, refuerzo de cimientos, perforación de pozos de agua, ingeniería de anclaje y otros campos. En comparación con las plataformas de perforación montadas en vehículos o de rastreadores, el taladro de aguas abajo de tipo soporte tiene una estructura más simple y una fuerte movilidad, y es adecuada para operaciones en espacios pequeños o en montañas y plataformas.
一 ¿Qué es la perforación pequeña en el agujero?

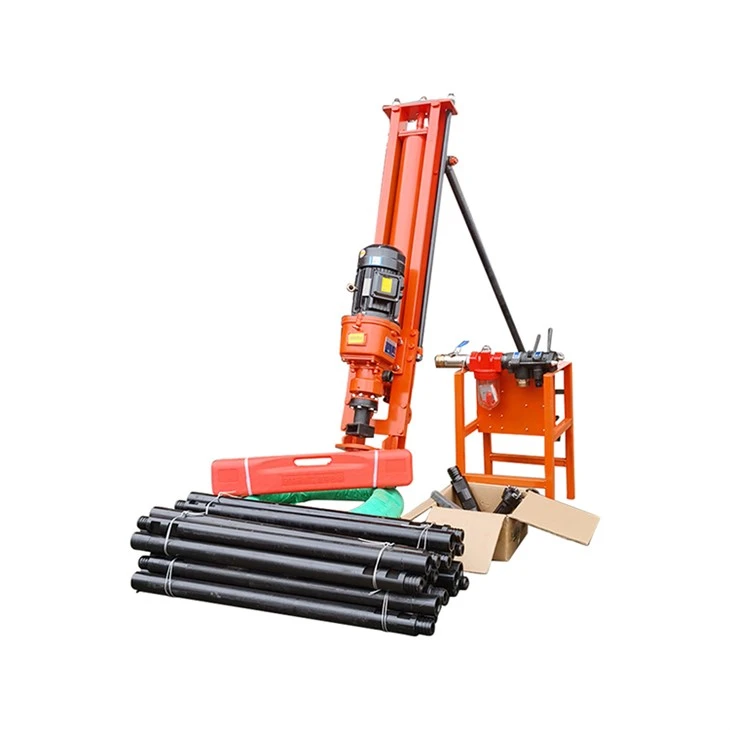

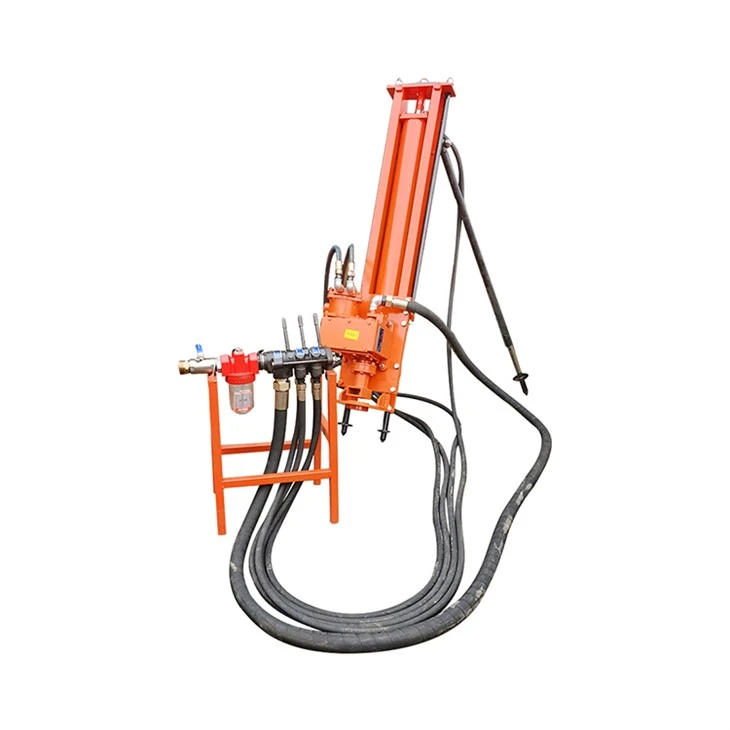

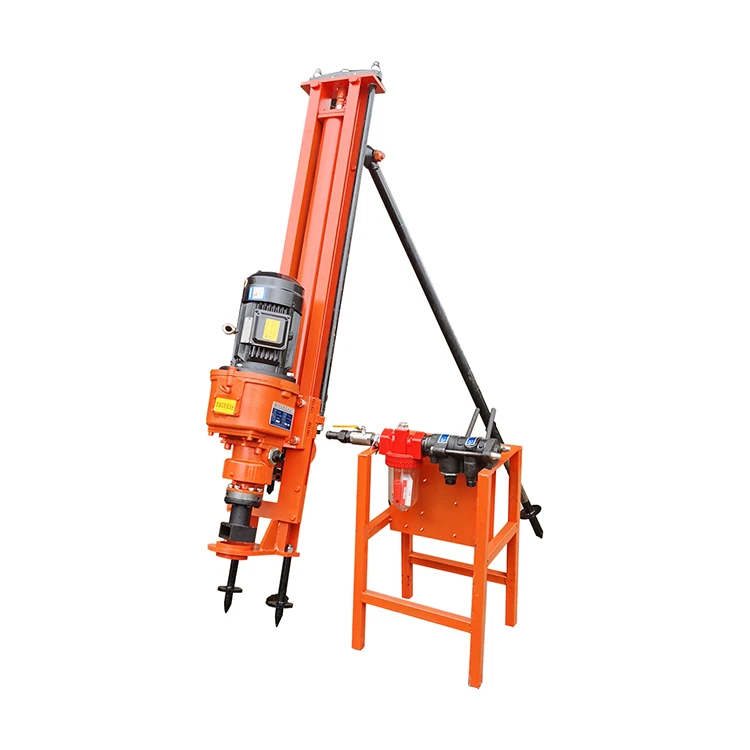

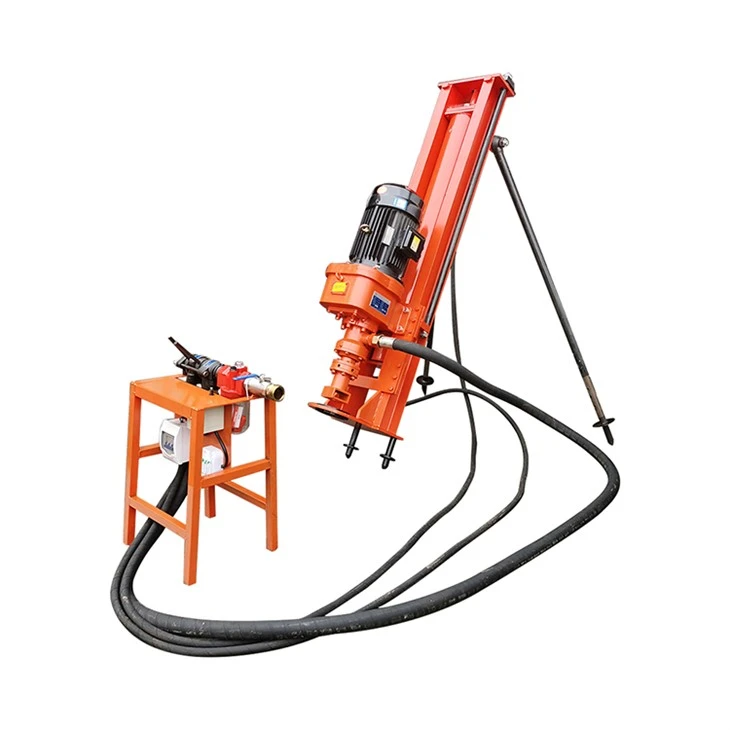

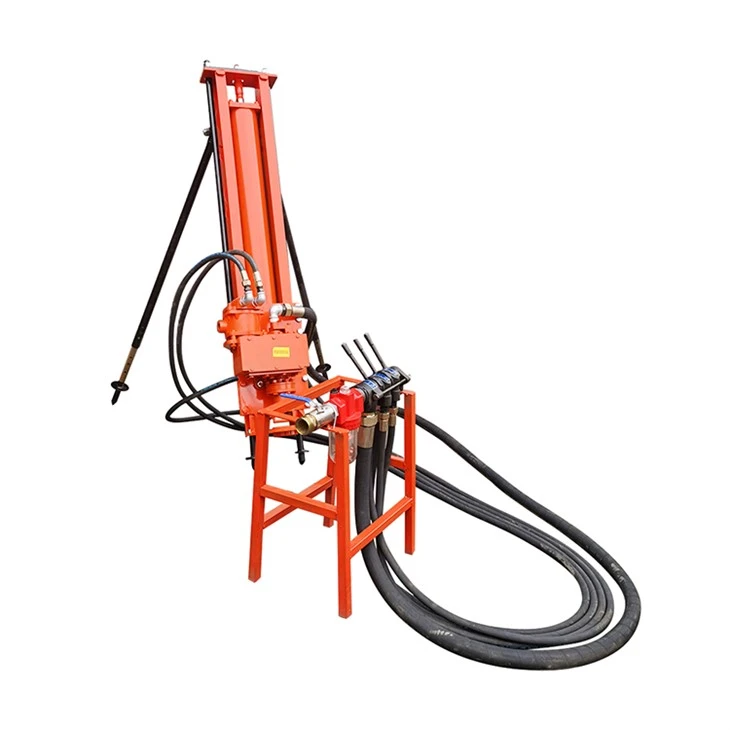

Pequeña perforación en el orificio es un equipo de perforación con un soporte como estructura básica, equipado con un sistema de alimentación, un dispositivo de impacto de martillo de hoyo, un mecanismo de propulsión y un sistema de control. Su principio de funcionamiento es usar aire de alta presión para conducir el martillo hacia abajo para una perforación de impacto eficiente, y cooperar con el mecanismo giratorio para romper la roca y formar un pozo.
2 Pequeñas composición estructural de perforación del agujero
Cuerpo de estante (soporte)
Por lo general, es un marco de estructura de acero con patas fijas o una base deslizante, que se puede mover manualmente o ajustar en un rango pequeño; Se puede equipar con un dispositivo de elevación para ajustar la altura o el ángulo de perforación (como perforación horizontal, perforación oblicua, perforación vertical).
DTH martillo + bit
Utilizado para contactar directamente las formaciones de rocas y romperlas a través del impacto de alta frecuencia; El martillo de hoyo impulsa el pistón para que se mueva a alta velocidad a través del aire comprimido.
Agencia de promoción
Por lo general, es impulsado por un cilindro o cadena, que puede lograr un avance estable de la herramienta de perforación; La fuerza de propulsión afecta directamente la profundidad de perforación y la eficiencia.
Cabeza giratoria (cabeza de encendido)
Proporciona movimiento rotativo para la broca de perforación y coopera con el martillo hacia abajo para romper la roca. Los modos de accionamiento incluyen hidráulico, eléctrico o neumático.
Sistema de fuente de aire
Por lo general, se requiere un compresor de aire de tornillo externo (por ejemplo, 17 bar/24 bar, 10-30 m³/min) para proporcionar el aire comprimido requerido para que funcione el martillo de hoyo.
Sistema de control
Incluyendo funciones como propulsión, rotación, despegue y aterrizaje, ajuste de ángulo, etc.; Los modelos de gama alta se pueden equipar con control remoto inalámbrico opcional o consola de control eléctrico.
3 beneficios clave
Estructura compacta y operación flexible
Pequeña huella, se puede usar en terreno estrecho, empinado e irregular.
Fuerte adaptabilidad
Puede perforar roca dura, roca suave, capa suelta y otras condiciones geológicas;
Se puede usar para perforación vertical, oblicua u horizontal.
Bajo costo
No hay necesidad de un chasis completo de vehículos, los costos de fabricación y transporte son más bajos que las plataformas de perforación montadas en el vehículo;
Adecuado para proyectos pequeños y medianos o proyectos locales.
Mantenimiento fácil
Estructura simple, pocos componentes, fáciles de mantener y mantener;
La mayoría de las piezas son altamente versátiles y fáciles de reemplazar.
4 escenarios de aplicación típicos
Perforación de mina abierta y explosión
Perforación de orificio de anclaje de pendiente
Micro agua de agua perforación
Drillación de cimientos de construcción
Agujeros geotérmicos, pequeños agujeros de pila
5 Referencia de parámetros técnicos (ejemplo)
| Proyecto |
Parámetro |
| Rango de diámetro de perforación |
90–165 mm |
| Profundidad de perforación máxima |
30–60 米 (dependiendo de la capa de roca y el volumen de aire) |
| Avance del accidente cerebrovascular |
1.5–3 米 |
| Presión del aire de trabajo |
1.2–2.5 MPa (12–25 bar) |
| Consumo de aire |
10-26 m³/min |
| Velocidad de rotación |
0 - 80 rpm |
| Fuerza de avance/fuerza de elevación |
3000–6000 N |
| Peso total de la máquina |
800–1800 kg (diferentes modelos) |
| Modo de conducción |
Electric / diesel / neumático |
6 Comparación con simulacros DTH montados en el rastreador/vehículo
| Proyecto |
Pequeña perforación del agujero |
Rastreador por el taladro de agujeros |
Vehículo montado en el taladro de agujeros |
| Costo |
★★★★☆ |
★★☆☆☆ |
★☆☆☆☆ |
| Movilidad |
★★ ☆☆☆ (manual/carretilla elevadora) |
★★★★ ☆ (unidad de pista) |
★★★★★ (movimiento de alta velocidad) |
| Adaptabilidad al espacio de trabajo |
★★★★★ |
★★★☆☆ |
★★☆☆☆ |
| Nivel de automatización |
★★☆☆☆ |
★★★★☆ |
★★★★☆ |
| Adecuado para escenarios de construcción |
Obras menores/sitios estrechos |
Minas medianas y grandes/tierra plana |
Operación móvil/ingeniería de pozos profundos |
7 conclusión
El taladro de tipo de soporte es un equipo de perforación económico, práctico y adaptable, que es muy adecuado para proyectos con terreno complejo, espacio de construcción limitado o presupuesto limitado. Especialmente en la construcción de agujeros de explosión, el soporte de anclaje y la pequeña perforación de pozos de agua geotérmica, la plataforma de perforación de tipo soporte ha mostrado fuertes ventajas con su flexibilidad y rendimiento de alto costo.
Si tiene requisitos de construcción específicos (como diámetro de agujeros, profundidad, tipo de roca), puedo recomendarle el modelo y la configuración apropiados para usted.
