¿Qué es un perno de anclaje autoperforante?
A Perno de anclaje autoperforanteEs una barra de acero roscada hueca que sirve como varilla de perforación y varilla de anclaje. Durante la perforación, la lechada fluye a través del núcleo hueco, uniendo el anclaje directamente con la formación circundante.
El sistema se utiliza ampliamente junto con equipos de perforación comoplataformas de perforación sobre orugasycompresores de aire

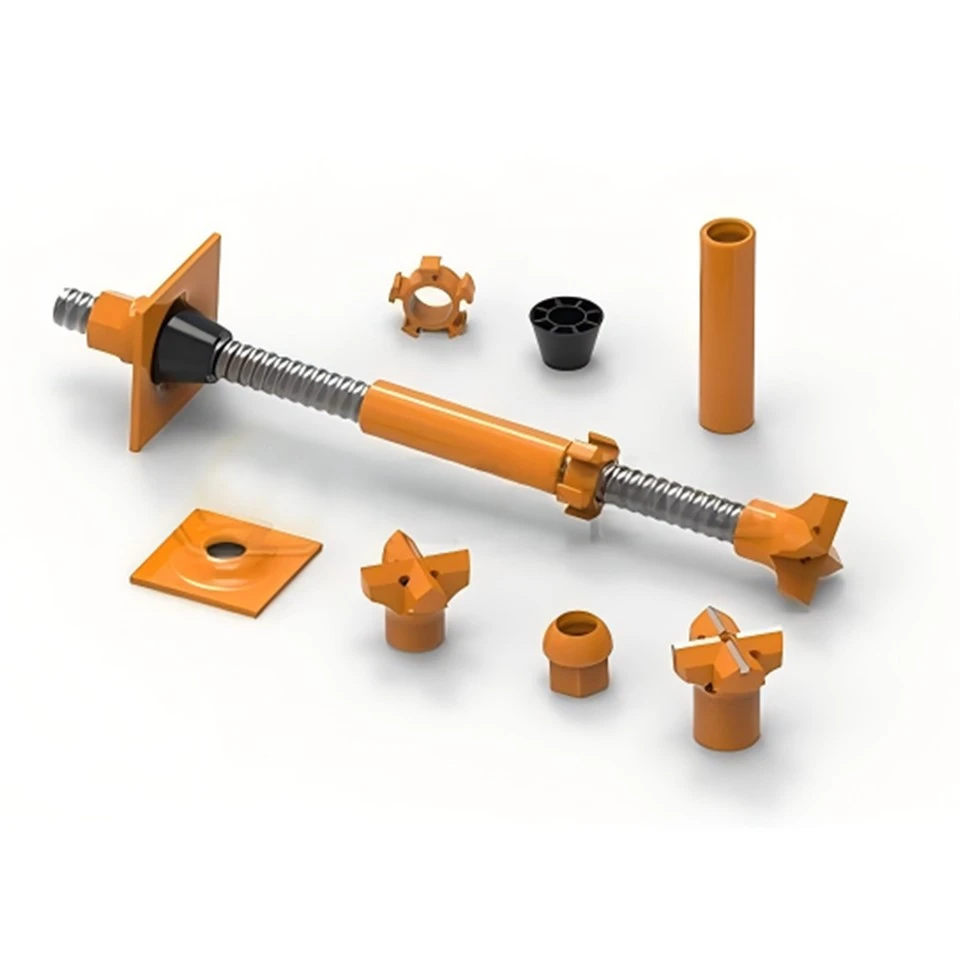

Componentes del sistema de anclaje autoperforante
Un sistema SDA completo consta de:
Barra de anclaje hueca
Disponible en T30 / T40 / T45 / T52 / T73 / T76.
Brocas
Diferentes condiciones del terreno requieren diferentes brocas:
Brocas de carburo
Trozos de arcilla
Brocas cruzadas
pedazos de ala
Acopladores y tuercas
Se utiliza para extensión y tensión de barras.
Placas de rodamiento
Proporciona soporte en la superficie.
Accesorios para inyección de lechada
Características clave del perno de anclaje autoperforante Dminingwell
① Construcción en un-paso: no se requiere carcasa
Esta característica lo hace especialmente adecuado para terrenos blandos o sueltos que se hunden con facilidad.
② Alta capacidad de carga
Las roscas externas continuas proporcionan una excelente resistencia a la tracción y cumplen con los requisitos de refuerzo de cimientos y soporte de rocas.
③ Núcleo hueco para lechada
Garantiza un relleno completo y una unión fuerte.
④ Amplia gama de brocas
Adecuado para arena, grava, roca erosionada, roca fracturada y formaciones mixtas.
⑤ Protección anticorrosión opcional-
Galvanizado en caliente
Recubrimiento epoxi
Doble protección contra la corrosión
Parámetros técnicos (modelos de ejemplo)
1. Barra de anclaje hueca
| Imagen | Modelo | Resistencia a la tracción (kN) | Límite elástico (kN) | Alargamiento (%) | Notas |
|---|---|---|---|---|---|
| (imagen) | HER25N | 200 | 150 | 8 | Se puede personalizar el hilo izquierdo-o derecho- |
2. Brocas
| Imagen | Tipo | Modelo | Diámetro (mm) | Condiciones adecuadas del terreno |
|---|---|---|---|---|
| (imagen) | Broca cruzada de acero | HSR25/42 | 42 | Arcilla, suelo de grava, tiza, piedra caliza, suelo arcilloso, relleno artificial, hormigón débil |
| (imagen) | Broca de carburo cruzado | HSR25/42 | 42 | Roca blanda-media, grava con adoquines, roca fracturada, hormigón no reforzado |
| (imagen) | Broca de acero para botón | HSR25/42 | 42 | Formaciones quebradas, arenisca blanda, piedra caliza, grava, capas de roca blanda |
| (imagen) | Broca de carburo para botón | HSR25/42 | 42 | Roca blanda a media meteorizada, capas de adoquines, toba, filita, roca volcánica |
3. Nueces
| Imagen | Tipo | Modelo | Entre caras (mm) | Longitud (mm) | Notas |
|---|---|---|---|---|---|
| (imagen) | Tuerca hexagonal | HER25-L35 | 41 | 35 | Fuerza-coincidente con la barra de anclaje compatible |
| (imagen) | Tuerca esférica | HER25-L40.5 | 41 | 40.5 | Fuerza-coincidente con la barra de anclaje compatible |
4. Placa de anclaje
| Imagen | Tipo | Modelo | Longitud lateral (mm) | Espesor (mm) | Notas |
|---|---|---|---|---|---|
| (imagen) | Plato Cuadrado | HER25-L150-T6 | 150 | 6 | Tamaños personalizados disponibles |
5. Adaptador de broca
| Imagen | Modelo | Barra de anclaje compatible | Broca compatible | Notas |
|---|---|---|---|---|
| (imagen) | SSR25/R32 | R25 | R32 | Permite la conexión entre barras de anclaje R25 y brocas R32 más grandes. |
6. Otros accesorios
| Imagen | Nombre del accesorio |
|---|---|
| (imagen) | Manga guía |
| (imagen) | Adaptador de lechada rotativo |
| (imagen) | Adaptador de vástago para perforadora neumática de roca |
| (imagen) | Adaptador de vástago para perforadora hidráulica de roca |
| (imagen) | Adaptador de vástago para martillo DTH |
Aplicaciones del perno de anclaje autoperforante
-
El sistema es ampliamente utilizado en:
✔ Túneles y construcción subterránea
Para soporte de rocas, refuerzo de bóvedas y pre-lechada.
【: Plataforma de perforación de túneles】✔ Minería y Cavernas
Pernos de techo, refuerzo de paredes laterales.
✔ Estabilización de pendientes y prevención de deslizamientos de tierra
Funciona eficazmente en suelos sueltos y pendientes fracturadas.
【 :Plataforma de perforación geotécnica】✔ Refuerzo de cimientos y micropilotes
Los pernos de anclaje autoperforantes suelen funcionar junto con:
【 :Plataforma de perforación rotativa】
【 : Plataforma hidráulica sobre orugas】
Comparación: perno SDA frente a anclaje tradicional
| Método Tradicional | Perno SDA |
|---|---|
| Necesita carcasa | No se requiere carcasa |
| El pozo se derrumba fácilmente | Perforación estable incluso en suelos sueltos |
| Construcción lenta | Alta velocidad de instalación |
| Proceso de varios-pasos | Perforación + lechada + anclaje en un-paso |
Cómo funcionan los pernos SDA con sus otros productos
Para mejorar la eficiencia de la perforación, un sistema SDA suele combinarse con:
✔ Compresor de aire de tornillo
Proporciona un flujo de aire continuo de alta-presión para la perforación.
【 :Compresor de aire de tornillo móvil】
✔ Martillo DTH y broca DTH
Al perforar formaciones geológicas más duras.
【 :Serie de martillos DTH】
✔ Plataforma de perforación de pozos de agua/Plataforma de perforación sobre orugas
Se utiliza para la preparación del terreno y la perforación previa-de soporte.
【 :Plataforma de perforación de pozos de agua】
【 :Plataforma de perforación neumática sobre orugas】
¿Por qué elegir el perno de anclaje autoperforante Dminingwell?
Barras de anclaje de acero de alta-resistencia
Gama completa desde T30–T76
Producción con certificación CE/ISO-
Longitudes, brocas, revestimientos y accesorios personalizados
Gran inventario y entrega rápida
Fuerte soporte de ingeniería y experiencia en proyectos a largo plazo-
与企业品牌类内链自然结合:
【 :Acerca de Dmininbien】
Preguntas frecuentes
P1: ¿Se pueden utilizar pernos de anclaje autoperforantes en formaciones arenosas o colapsadas?
Sí. Los pernos SDA están diseñados para terrenos débiles, sueltos y colapsados donde fallan los anclajes tradicionales.
P2: ¿Puedo elegir mi propio tipo de broca?
Por supuesto. Ofrecemos barrenas para arcilla, barrenas cruzadas, barrenas de carburo y barrenas de ala según la condición de la roca.
P3: ¿Ofrecen sistemas SDA completos?
Sí. Se encuentran disponibles barras huecas, acopladores, tuercas, placas, brocas y accesorios para lechada.
P4: ¿Hay disponible un revestimiento anticorrosión?
Sí, se puede agregar-galvanización en caliente o recubrimiento epóxico para proyectos-a largo plazo.
P5: ¿Pueden los pernos SDA funcionar con sus plataformas de perforación?
Sí. Los pernos SDA son totalmente compatibles con las perforadoras Dminingwell:
