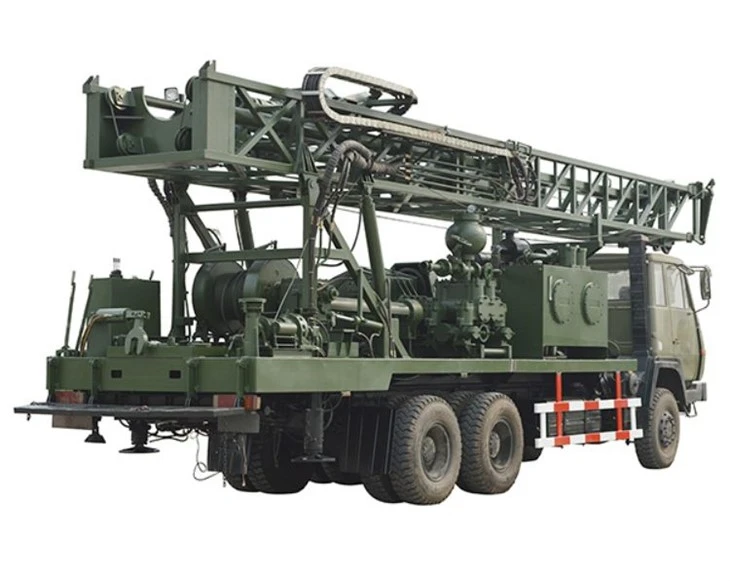

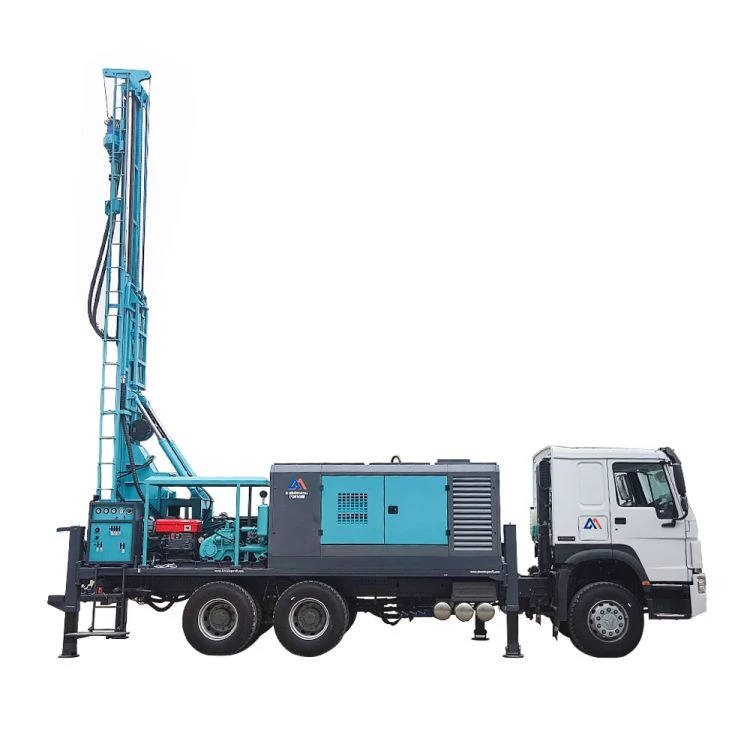

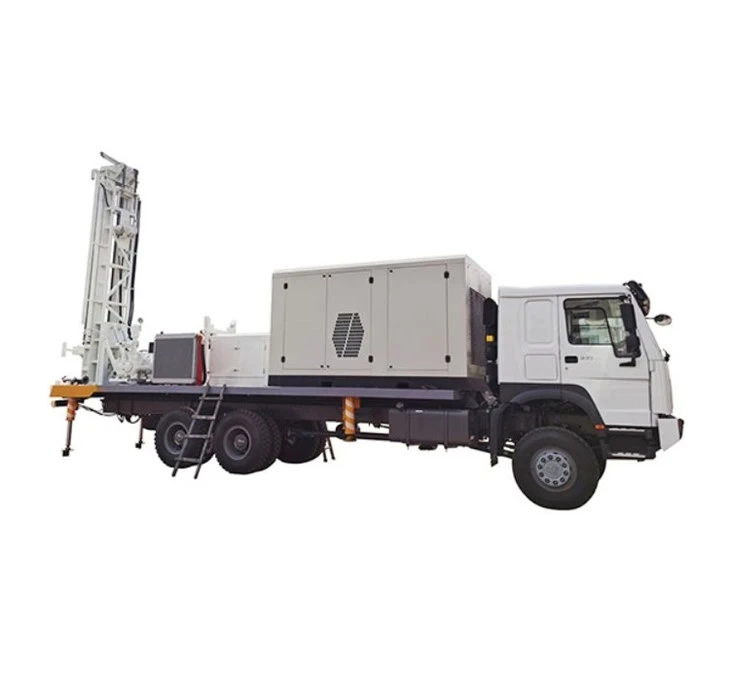

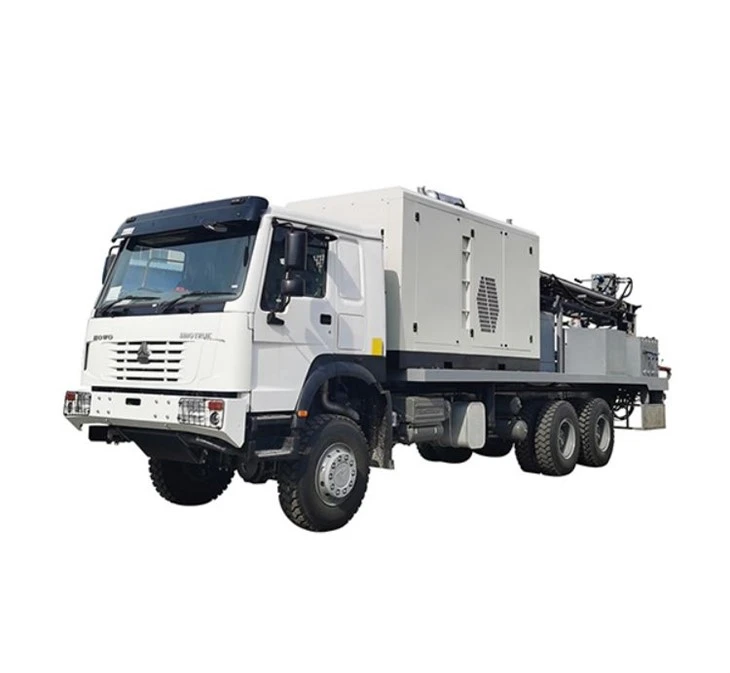

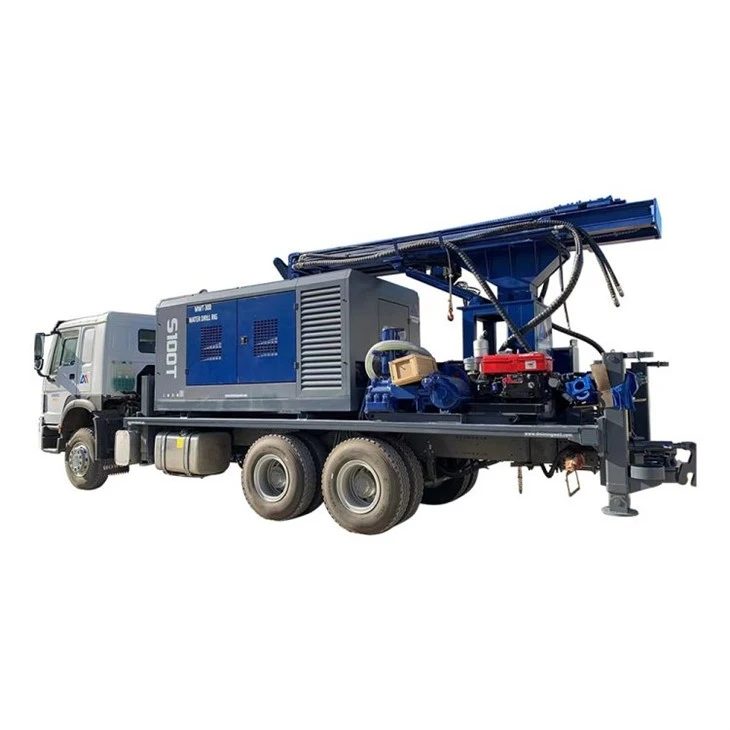

Equipo de perforación de agua de pozo montado en camión





Parámetros técnicos	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Profundidad de perforación (m)	180	250	280	350	400	500	680	800
Diámetro de perforación (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Motor equipado	Yuchai 65kW o toma de fuerza	Yuchai 70kW o toma de fuerza	Yuchai 75kW o toma de fuerza	Yuchai 92kW o toma de fuerza	DEUTZ 103kW o toma de fuerza	Yuchai 118kW o toma de fuerza	Cummins 154kW o toma de fuerza	Cummins 194kW o toma de fuerza
Carrera de alimentación (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Longitud de la tubería de perforación (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Velocidad de giro (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Par de giro (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Fuerza de elevación del aparejo(T)	12	14	17	18	25	26	30	36







Capacidad

Diámetro del orificio: 140 – 325 mm (51/2 pulgadas – 13 pulgadas)

Profundidad máxima: 250 metros a 203 mm (8 pulgadas) de diámetro

Método de perforación: DTH y perforación rotativa



Primer motor

Opción 1: Usar el sistema PTO y usar la caja de cambios de transmisión para obtener potencia del motor del camión (290hp/336hp/371hp) para impulsar el sistema hidráulico.

Opción 2: Configuración individual del equipo con motor diésel de 75kw.



Estructura de la plataforma

Estructura de acero soldado tipo I y C de alta resistencia cubierta con placas de rejilla de 5 mm.



Montaje del mástil

La pluma de perforación compuesta se eleva mediante cilindros gemelos, lo que aumenta la fuerza de elevación y reduce las dimensiones de transporte.

Longitud total del mástil: 8000 mm

Carrera del cabezal giratorio: 6600 mm

Manejo de varilla: 6 m

Apertura del centralizador: 14 pulg. (355 mm)

Cilindros de elevación del mástil: el mástil se eleva mediante cilindros hidráulicos gemelos.



Sistema de alimentación

1 x cilindro hidráulico de doble efecto con sistema de enrollado de cable 1:3

Fuerza de tracción: 17 toneladas

Fuerza de tracción: 10 – 110 toneladas

Velocidad de subida: 25 m/min

Velocidad de descenso: 30 m/min



Conjunto de cabezal giratorio

Cuerpo de acero de desarrollo propio con reducción de engranajes rectos y lubricación por baño de aceite, accionado por dos motores hidráulicos.

Par máximo: 6000 Nm

Velocidad: 66 – 135 rpm control fino



sistema hidráulico

2 x bombas dosificadoras para alimentación y rotación

1 x bomba dosificadora para bomba de lodo

3 x bombas dosificadoras para refrigerador hidráulico, funcionamiento auxiliar y microalimentación.

Presión máxima del sistema: 2900 psi (200 bar)

Enfriador de aceite hidráulico: 70 gpm

Capacidad del depósito de aceite hidráulico: 600 litros



Panel de control

El panel de control central está ubicado en la parte trasera de la unidad con fácil acceso al piso de perforación y está equipado con todos los instrumentos, sistemas de control e interruptores de emergencia necesarios. Se proporciona un dispositivo de bloqueo para garantizar la seguridad del panel de control.



llave de extracción

Se proporcionan 4 gatos niveladores hidráulicos para un rápido ajuste y nivelación de los gatos, equipados con guías telescópicas de alta resistencia. Las válvulas antirretorno de bloqueo están previstas para mayor seguridad y tienen suficiente capacidad de carga.



Bomba de inyección de agua/espuma (opcional)

Bomba triplex de inyección de agua de accionamiento hidráulico con accesorios necesarios, regulador de presión, regulador de caudal, válvula antirretorno y filtro de aspiración.

Flujo máximo: 80 lpm

Presión máxima: 40 kg/cm2

Cambiador de varilla única: Cambiador de varilla única operado manualmente para fijar la varilla de perforación al cabezal giratorio

Cabrestante: Cabrestante auxiliar operado hidráulicamente para cargar varilla de perforación en el cambiador de varillas con capacidad de elevación de 5 toneladas.



Máquina de soldar

Hay disponible un alternador de soldadura semisin escobillas accionado hidráulicamente para soldar la carcasa.

Tamaño de electrodo recomendado: solo de 2,5 mm a 5 mm

Corriente de soldadura: 300 amperios a 60 % del ciclo de trabajo

Monofásico opcional: 6.0 kVA @ 220v, 50 Hz



Lubricador de línea de gas

Se encuentra disponible un lubricador en línea tipo Venturi de acción positiva para lubricar martillos de fondo de pozo.

Capacidad del depósito de combustible: 15 litros

Presión de trabajo: 350 psi



Compresor de aire recomendado

POZO MINERO/ATLAS COPCO/LIUTECH

Capacidad del compresor de aire:

1100CFM – 25 BAR – Motor de 309kW

900CFM – 22 BARRAS – Motor de 228kw



bomba de lodo

Bomba de lodo BW 250 de accionamiento hidráulico

Carrera: 4″ (100 mm)

Potencia del motor: 15 Kw

Desplazamiento (máximo recomendado): 250L/min

Presión máxima de trabajo: 2.5Mpa

Accesorios adicionales: luz nocturna, caja de herramientas, soporte para martillo

Manual de usuario: Manual de operación, mantenimiento y repuestos.



Opciones de camiones

Camión SINO HOWO: 6*4/6*6/8*4

Camión Dongfeng: 6*4/6*6/8*4

Camión Shaanxi: 6*4/6*6/8*4







Nuestra plataforma de perforación de pozos montada en camión es un producto personalizado que los clientes pueden personalizar de acuerdo con sus necesidades reales.
