Cómo combinar el sistema de perforación, la conexión, el diámetro, el diseño de la cara y el perfil de carburo antes de realizar el pedido
| respuesta rapida Comience con el sistema de perforación. El vástago de una broca DTH debe coincidir con el portabrocas del martillo, la interfaz de retención de la broca y el modelo de martillo especificado. Una broca top hammer debe coincidir con la rosca de la varilla. Luego confirme el diámetro del orificio requerido, la condición de la roca, el diseño de la cara, el diseño del faldón, el perfil del botón y la disposición de lavado. Los componentes T38, T45 y T51 son sistemas diferentes y no son directamente intercambiables. |
Por qué dos bits de botón similares pueden ofrecer resultados muy diferentes
A primera vista, muchas brocas para roca se parecen: un cuerpo de acero, un anillo de botones de carburo de tungsteno y orificios de drenaje. Las diferencias que controlan el rendimiento son menos obvias: la conexión, el acero y el tratamiento térmico, el grado de carburo, la geometría de la cara, el diseño del faldón y la tolerancia de fabricación.
La métrica de compra útil no es simplemente el precio por bit. Es el costo total por metro perforado, incluyendo la broca, el reafilado, el tiempo de cambio de herramienta, la pérdida de producción y cualquier daño causado por un componente que no coincide o falla prematuramente.
| Principio de costo por metro Costo por metro perforado = (costo de la broca + reafilado + tiempo de inactividad por cambio de herramienta + pérdidas relacionadas con la sarta de perforación) / metros perforados. Un precio de compra más alto aún puede resultar económico cuando la broca produce más metros, mantiene el diámetro de calibre y reduce las interrupciones. |
Antes de solicitar una cotización, responda estas preguntas:
- ¿El equipo utiliza un martillo DTH o un perforador de roca top hammer?
- ¿Qué vástago de martillo o rosca de varilla está instalado exactamente?
- ¿Qué diámetro y profundidad del orificio terminado se requieren?
- ¿La formación es competente, abrasiva, fracturada, erosionada o comprimible?
1. Broca de botón DTH frente a broca de botón Top Hammer
La distinción más importante es dónde se ubica el mecanismo de impacto y cómo se conecta la broca a la sarta de perforación.
| Punto de selección | DTH button bit | Martillo superior button bit |
|---|---|---|
| Mecanismo de impacto | El martillo neumático opera a lo largo del pozo, directamente detrás de la broca. | La perforadora se monta sobre el avance en la superficie o sobre el equipo de perforación. La energía del impacto viaja a través de la sarta de perforación. |
| Conexión | Un vástago estriado se bloquea en un portabrocas de martillo DTH específico. | Una conexión roscada se atornilla a una varilla compatible, como R25, R28, R32, T38, T45, T51 o una rosca de alta resistencia específica del fabricante. |
| que debe coincidir | Marca de martillo, serie de martillo, perfil de vástago, diámetro de broca y requisitos de aire/lavado. | Rosca de broca, rosca de varilla, acoplamiento, adaptador de vástago, diámetro y potencia del aparejo. |
| Fortalezas comunes | A menudo se seleccionan para pozos más profundos, diámetros más grandes y suministro de energía estable en el fondo del pozo. | Común en túneles, perforación de banco, empernado y muchas aplicaciones de pozos de poca a mediana profundidad. Los sistemas modernos también cubren una amplia gama de orificios. |
| ¿Pueden intercambiar? | No. No se puede instalar una broca DTH en una varilla roscada top hammer. | No. Una broca roscada top hammer no se puede bloquear en un portabrocas de martillo DTH. |

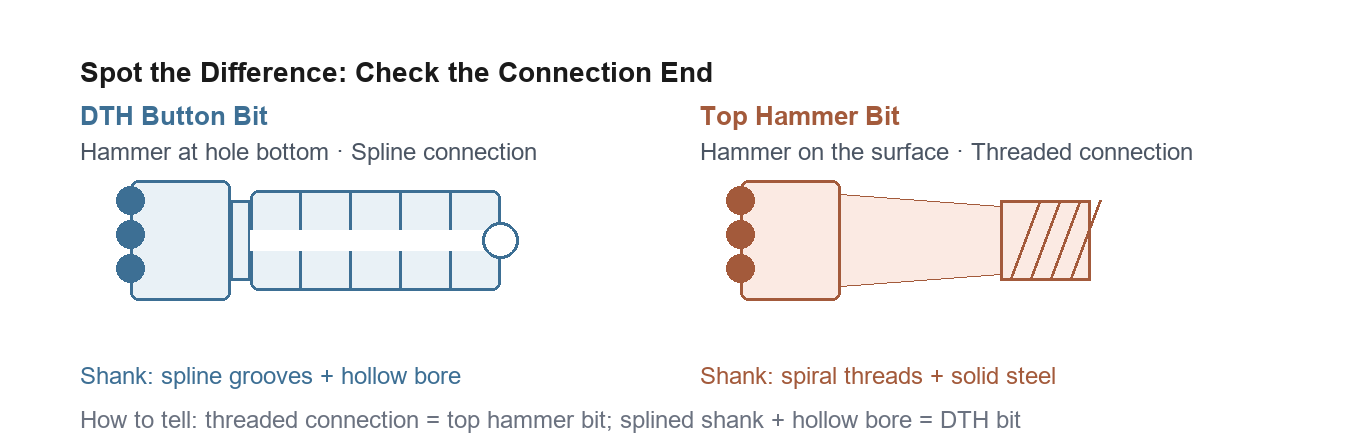

Figura 1. El extremo de la conexión es la primera comprobación más rápida: vástago estriado para DTH, extremo roscado para top hammer.
| Comprobación de identificación rápida Mire el extremo opuesto a los botones de carburo. Las estrías longitudinales y un orificio de aire central normalmente indican una broca DTH. Una rosca helicoidal mecanizada indica una broca top hammer. Aún así, confirme el código estampado o el dibujo antes de realizar el pedido, ya que los vástagos y roscas visualmente similares pueden usar dimensiones diferentes. |
2. Retrac vs falda normal: lo que realmente significa el diseño
Retrac describe un diseño de faldón de broca top hammer, no la conexión de rosca ni la forma de la cara. Los fabricantes suelen ofrecer familias de faldas regulares y retrac, pero la geometría exacta no es universal.
Un faldón estilo retrac puede utilizar un faldón extendido, secciones de relieve, hombros, nervaduras o características de guía destinadas a soportar la guía del orificio y facilitar la extracción en terrenos quebrados, fracturados o apretados. Algunos proveedores también utilizan términos como retrac corto, retrac estándar o retrac guía para diferentes familias de productos.
Un faldón normal normalmente tiene una transición más simple detrás de la cabeza de la barrena y se usa ampliamente en formaciones estables. Puede ser más ligero y económico cuando la principal preocupación no es la dificultad de retirada o la orientación adicional.

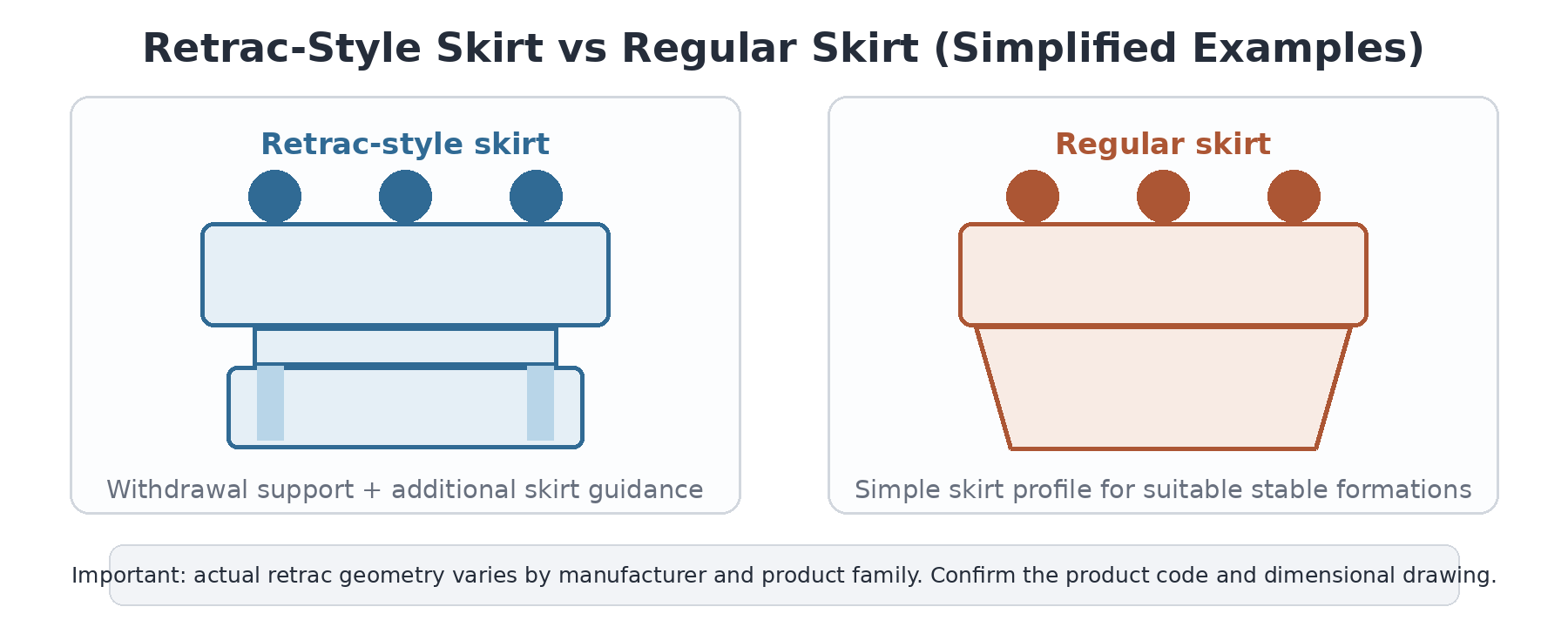

Figura 2. Comparación de faldas simplificada. No identifique una broca retrac únicamente a partir de una dimensión de ranura fija.
| Cómo verificar un bit retrac Utilice el código de producto del fabricante, la descripción del catálogo y el plano dimensional. Un calibrador puede ayudar a comparar la cabeza y el faldón, pero una regla fija como "el cuerpo debe ser entre 2 y 5 mm más pequeño" no es confiable entre marcas y familias de brocas. |
Cuando vale la pena considerar un diseño retrac
Roca fracturada o en bloques donde es más difícil retirar la broca.
Formaciones erosionadas o exprimidas que pueden cerrarse alrededor de la barrena.
Aplicaciones en las que una guía de faldón adicional puede ayudar a controlar la desviación del orificio.
Condiciones de perforación en las que una broca atascada podría poner en riesgo las varillas, los acoplamientos o el tiempo de producción.
La selección final aún debe considerar la potencia del equipo, el diámetro del pozo, la abrasividad de la roca, el lavado y la guía de aplicación del fabricante.
3. Tamaño de la rosca y diámetro de la broca del botón
Para la perforación top hammer, tanto la rosca como el diámetro deben coincidir con la sarta de perforación y el plano del pozo. El código del hilo identifica la familia de conexiones; por sí solo no define un diámetro de broca fijo.
| Familia de hilos | Ejemplos de catálogos comunes* | Rango de uso típico |
|---|---|---|
| R25 | 33-51mm | Aplicaciones ligeras de perforación, empernado, manuales y de orificios pequeños |
| R28 | 37-48mm | Perforaciones pequeñas y de desarrollo ligeras |
| R32 | 41-76 milímetros | Perforaciones, túneles, empernados y equipos top hammer pequeños y medianos |
| T38 | 64-102 milímetros | Perforación de banco, túneles y producción |
| T45 | 66-127 milímetros | Trabajo de banco y perforación top hammer de tamaño mediano a grande |
| T51 | aproximadamente 76–140 mm para ejemplos comunes planos y de cara eléctrica; Los diseños de cúpula o especiales seleccionados pueden alcanzar los 152 mm. | Producción de orificios grandes, perforación de banco y aplicaciones de trabajo pesado |
| GT60 | Aproximadamente 92-152 mm y más, según el sistema | Verifique la compatibilidad con las varillas, los acoplamientos y el adaptador de vástago GT60 correspondientes. |
| TW60 | Sistema de roscas de alta resistencia específico de Epiroc | Verifique la compatibilidad con los componentes correspondientes de la sarta de perforación TW60. |
*Estos son ejemplos de catálogo representativos, no límites universales. Los diámetros disponibles varían según el fabricante, el diseño de la cara, el diseño del faldón y la familia de productos. Las brocas de domo, las brocas escariadoras y los abridores de orificios pueden extenderse más allá del rango de brocas de botón estándar. No se debe asumir que los sistemas de alta resistencia específicos del fabricante son intercambiables, incluso cuando sus tamaños nominales parezcan similares.
| Advertencia de compatibilidad T38, T45 y T51 son tamaños de conexión diferentes. Un equipo puede reconfigurarse para utilizar otra familia de sartas de perforación cambiando el adaptador de vástago, las varillas, los acoplamientos y la broca correspondientes, pero los componentes no son directamente intercambiables dentro de una sarta ensamblada. |
Cómo confirmar el hilo
- Lea el código estampado en la broca, varilla, acoplamiento o adaptador de vástago existente.
- Compare el componente con el manual de piezas del equipo o perforadora de roca.
- Mida sólo como control secundario; La forma de la rosca, el paso, el hombro y la geometría de la transmisión también son importantes.
- Envíe fotografías y dimensiones claras al proveedor cuando la marca esté desgastada o falte.
Cómo elegir el diámetro
Comience con el tamaño del orificio terminado requerido y el plan de perforación completo. Un diámetro más pequeño dentro de un sistema compatible puede reducir la demanda de torsión y aumentar la penetración, pero no puede reemplazar el diámetro final del orificio especificado. También considere el desgaste del calibre, el espacio libre requerido, las dimensiones de la carcasa o del anclaje, el diseño de la voladura y la desviación permitida del pozo.
4. Diseño de la cara y perfil del botón de carburo
Una vez que la conexión y el diámetro son correctos, la geometría de la cara y el perfil de carburo influyen en la penetración, la estabilidad, el lavado y el desgaste. La terminología varía según el fabricante, así que compare el mapa de botones real y el dibujo de la cara en lugar de confiar únicamente en el nombre del producto.
| Elección de diseño | Propósito general | Nota de selección | Nota de selección |
|---|---|---|---|
| Cara plana o eléctrica | Amplio patrón de contacto y uso común en muchas condiciones de roca. | Verifique el número de botones, el ángulo de calibre y el diseño de lavado para la formación específica. | Verifique el número de botones, el ángulo de calibre y el diseño de lavado para la formación específica. |
| Centro de caída/cara cóncava | Puede proporcionar centrado y seguimiento estable en condiciones adecuadas. | No es automáticamente lo mejor para cada formación fracturada; verificar con la plataforma y la geología. | No es automáticamente lo mejor para cada formación fracturada; verificar con la plataforma y la geología. |
| Cara convexa/tipo cúpula | Se utiliza en aplicaciones especializadas o de roca dura seleccionadas. | A menudo aparece en familias de productos más grandes o especializadas. | A menudo aparece en familias de productos más grandes o especializadas. |
| Botones esféricos | Perfil redondeado con bordes robustos y amplio uso. | A menudo se seleccionan donde la dureza y la resistencia al desgaste son prioridades. | A menudo se seleccionan donde la dureza y la resistencia al desgaste son prioridades. |
| Botones balísticos/semibalísticos | Perfil más puntiagudo destinado a concentrar el contacto. | Puede soportar la penetración en roca adecuada, pero puede ser más sensible al impacto y la geología. | Puede soportar la penetración en roca adecuada, pero puede ser más sensible al impacto y la geología. |
| Perfiles cónicos o propietarios | Equilibrio de penetración y desgaste específico del fabricante. | Utilice los datos de aplicación y carburo del proveedor en lugar de tratar todos los perfiles cónicos como idénticos. | Utilice los datos de aplicación y carburo del proveedor en lugar de tratar todos los perfiles cónicos como idénticos. |
| Corrección terminológica importante "Cónico" y "redondeado" no son la misma descripción. Las familias de botones comunes incluyen perfiles esféricos, balísticos o semibalísticos, cónicos y específicos del fabricante. La mejor opción depende de la dureza, la abrasividad, la fractura, los parámetros de perforación y el diseño del carburo. | Corrección terminológica importante "Cónico" y "redondeado" no son la misma descripción. Las familias de botones comunes incluyen perfiles esféricos, balísticos o semibalísticos, cónicos y específicos del fabricante. La mejor opción depende de la dureza, la abrasividad, la fractura, los parámetros de perforación y el diseño del carburo. | Corrección terminológica importante "Cónico" y "redondeado" no son la misma descripción. Las familias de botones comunes incluyen perfiles esféricos, balísticos o semibalísticos, cónicos y específicos del fabricante. La mejor opción depende de la dureza, la abrasividad, la fractura, los parámetros de perforación y el diseño del carburo. |
5. Brocas de botón guía frente a brocas piloto del sistema de carcasa
Estos términos a veces se mezclan, pero describen funciones diferentes.
| Herramienta | Función primaria | verificación de compatibilidad |
|---|---|---|
| Guía de martillo superior button bit | Utiliza un faldón guía extendido o funciones de guía para soportar un orificio más recto y estable en aplicaciones adecuadas. | Debe coincidir con la rosca top hammer, el sistema de varilla, el diámetro y la potencia del equipo. |
| Broca piloto del sistema de carcasa | Se perfora adelante como parte de un sistema de sobrecarga o avance de revestimiento para que el revestimiento pueda instalarse a través de material inestable. | Debe coincidir con el sistema de carcasa específico, el escariador o la broca anular, la zapata de carcasa, los componentes de transmisión y el tamaño de carcasa requerido. |
| Zapata de carcasa | Protege o adelanta el extremo inferior de la carcasa, según sistema. | Haga coincidir el diámetro exterior e interior de la carcasa, la conexión, el diseño de la zapata de la carcasa, la interfaz piloto o de broca anular, el sistema de escariado y las condiciones del terreno. |
Para pozos de agua, anclajes, pilotes y otros trabajos en arena, grava, capas erosionadas o sobrecarga que se derrumba, solicite las especificaciones completas del sistema de revestimiento. Una broca guía top hammer por sí sola no es automáticamente una broca piloto para carcasa.
6. Cinco puntos de control de calidad antes de comprar
Una vez que la especificación es correcta, la calidad de fabricación determina si la broca puede mantener el diámetro, transferir la energía del impacto, retener el carburo y ofrecer un rendimiento de perforación constante.
1. Grado de carburo y mapa de botones
Pregunte por el perfil de carburo, el diámetro del botón, la disposición del calibre y del botón central y el rango de roca previsto. El carburo debe equilibrar la dureza con la tenacidad; el grado más difícil no es automáticamente el mejor en cada formación.
2. Cuerpo de acero y tratamiento térmico.
El cuerpo de la broca debe utilizar acero de aleación adecuado y un proceso de tratamiento térmico controlado. El acero excesivamente blando puede desgastarse rápidamente, mientras que un perfil de dureza inadecuado puede aumentar la fatiga o el riesgo de agrietamiento.
3. Orificios y ranuras de lavado
El lavado debe eliminar los esquejes sin debilitar la cabeza. Los conductos mal colocados o de tamaño insuficiente pueden aumentar el corte, el calor y el desgaste. Compare el diseño de descarga con el flujo de aire o agua disponible.
4. Mecanizado de roscas y vástagos
Las roscas de martillo superior y los vástagos DTH requieren un mecanizado preciso y superficies de contacto limpias. Verifique el ajuste, el contacto con los hombros, el estado de las estrías y los defectos visibles antes de su uso.
5. Coherencia y trazabilidad de los lotes
Solicite los elementos de inspección relevantes para el pedido, como dimensiones, dureza, registros de materiales, especificaciones de carburo, marcado de producto e identificación de lote. La coherencia importa tanto como una buena muestra.
7. Información a enviar para una selección precisa de bits
Una consulta completa reduce los intercambios y evita una cotización por una conexión incorrecta. Proporcione tantos de los siguientes detalles como sea posible:
Modelo de plataforma y modelo de perforadora, o la marca y serie del martillo DTH.
Rosca de varilla actual o código de vástago DTH, con fotografías claras del extremo de conexión.
Diámetro del orificio terminado requerido y profundidad esperada del orificio.
Aplicación: cantera, mina subterránea, túneles, perforación de banco, empernado, pozo de agua, cimientos u otro uso.
Condición de la roca: dureza, abrasividad, nivel de fractura, erosión, agua o terreno comprimido.
Diseño de cara, diseño de faldón, perfil de botones y disposición de descarga preferidos, si ya se han especificado.
Requisitos de cantidad, marcado o marca, embalaje, destino y calendario de entrega objetivo.
| Información mínima para un primer partido Modelo de plataforma o martillo + código de conexión + diámetro de orificio requerido. Agregar la condición y la aplicación de la roca permite una recomendación mucho mejor. |
8. Por qué los contratistas de perforación eligen D Miningwell
D Miningwell suministra herramientas de perforación de rocas para minería, canteras, túneles, construcción, pozos de agua y aplicaciones de perforación relacionadas. La gama disponible incluye brocas y martillos DTH, brocas roscadas top hammer, varillas de perforación, adaptadores de vástago, acoplamientos y herramientas de revestimiento seleccionadas.
Soporte completo de la sarta de perforación. Los clientes pueden analizar la broca junto con el martillo o el taladro de roca, las varillas, los acoplamientos, los adaptadores de vástago y los requisitos de la carcasa en lugar de tratar cada componente de forma aislada.
Coincidencia basada en especificaciones. Las recomendaciones se basan en la conexión, el diámetro, el equipo, la aplicación y la condición del terreno reales. Se pueden utilizar fotografías y dibujos cuando las marcas no están claras.
OEM y flexibilidad de pedidos. Las opciones de perfil de botón, frente, faldón, marcado, marca y empaque se pueden discutir de acuerdo con el modelo, la cantidad y la viabilidad de fabricación.
Inspección y documentación. Los controles dimensionales, la identificación del producto y otros requisitos de inspección o documentación se pueden confirmar antes de la producción y el envío.
Categorías de productos relacionados
button bits roscado: R32, T38, T45, T51, GT60（https://www.dminingwell.cn/drill-tools/drilling-bits/）
Brocas DTH y herramientas de perforación de pozos de agua
https://www.dminingwell.cn/drill-tools/
）
Preguntas frecuentes
¿Cuál es la diferencia entre DTH y top hammer button bits?
Una broca DTH tiene un vástago estriado para un martillo down-the-hole específico. Una broca top hammer tiene una conexión roscada para una varilla de perforación compatible. No son intercambiables.
¿Qué es un retrac button bit?
Es una broca top hammer con faldón estilo retrac destinada a apoyar el guiado y la retirada. La geometría exacta varía según el fabricante.
¿Una broca retrac siempre tiene un corte socavado de 2 a 5 mm?
No. Una única medida fija no es una regla de identificación universal. Confirme la descripción del catálogo, el código del producto y el dibujo dimensional.
¿Son intercambiables los bits T38, T45 y T51?
No. Son sistemas de hilos diferentes. Un equipo se puede convertir a otro sistema únicamente cambiando los componentes correspondientes, como el adaptador de vástago, las varillas, los acoplamientos y la broca.
¿Cómo sé qué tamaño de hilo necesito?
Verifique el código de la broca, varilla, acoplamiento o adaptador de vástago actual con la información de las piezas del equipo. Si falta enviar fotos y dimensiones medidas.
¿Qué diámetro button bit debo utilizar?
Utilizar el diámetro requerido por el plan de perforación, voladura, anclaje, entubado o plano de construcción. Luego confirme que el diámetro elegido esté disponible y sea adecuado para la conexión y la potencia del equipo.
¿Qué forma de botón es mejor para el rock duro?
No existe una respuesta universal. El perfil del botón debe seleccionarse teniendo en cuenta la abrasividad de la roca, la fractura, los ajustes de impacto, el lavado y el grado de carburo.
¿Qué detalles se necesitan para una cotización OEM?
Proporcione la conexión, diámetro, cara, faldón, mapa o dibujo de botones, cantidad, marcado, embalaje y aplicación.
¿Cuál es la cantidad mínima de pedido?
MOQ depende del modelo, conexión, diámetro y personalización. Es posible que haya cantidades de prueba disponibles para productos seleccionados.
| ¿Necesita ayuda para combinar un button bit? Envíe el modelo de plataforma o martillo, el código de conexión, el diámetro del pozo requerido y una descripción de la roca. D Miningwell puede revisar la información y recomendar una configuración compatible de DTH o top hammer. |
