Plataforma de perforación de núcleo geológico con orugas

Plataforma de perforación de núcleo geológico con orugas

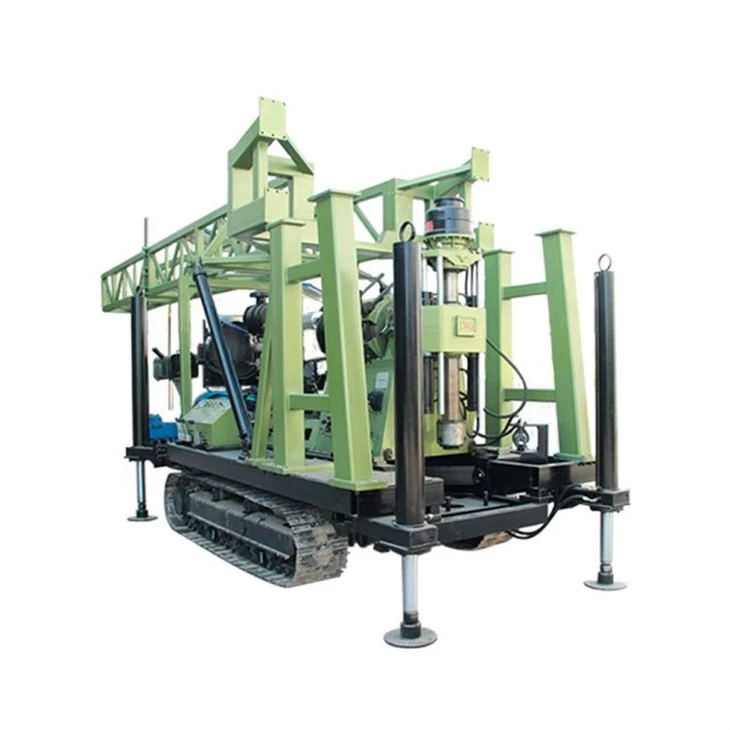

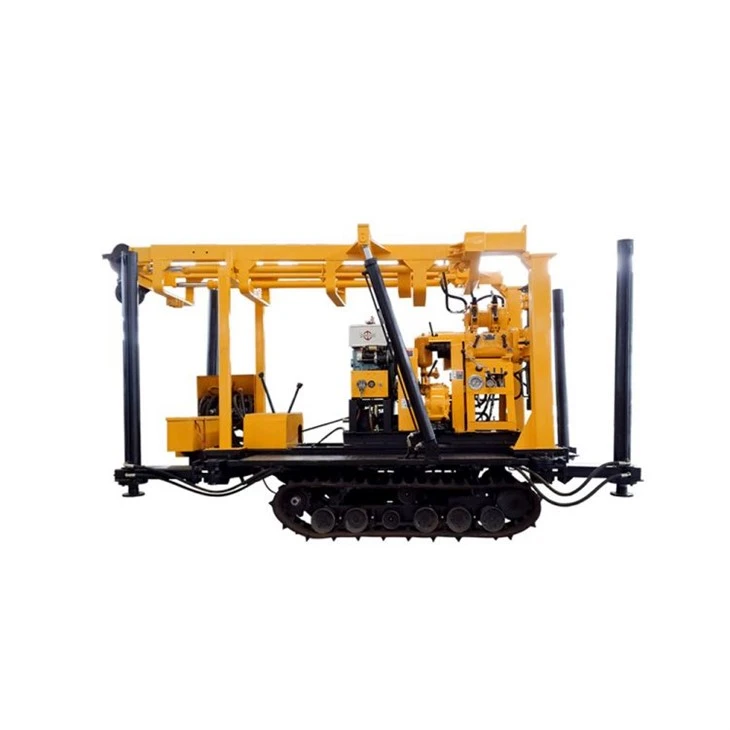

XY-44Una plataforma de perforación montada sobre orugas es un equipo de perforación con núcleo principalmente para perforación con diamante y carburo, que se utiliza principalmente en geología, metalurgia, carbón, hidrología, ingeniería y otras industrias, y también se puede utilizar para exploración geológica de ingeniería. , minería poco profunda de petróleo y gas, ventilación de túneles mineros, drenaje, perforación de pozos hidrológicos y construcción de ingeniería de pilotes de gran diámetro.

Envíeconsulta

Descargar

Descripción

Presupuesto

Parámetros técnicos		Especificación de la tubería de perforación (mm)	Profundidad de perforación (m)
Tubería de perforación doméstica	Tipo de engrosamiento interior	42	1400
		50	1000
		60	830
	El núcleo de la cuerda	55.5	1250
		71	1000
		89	800
Tubería de perforación DCDMA		tubo de perforación BQ	1300
		Tubería de perforación NQ	1000
		tubería de perforación HQ	750
		tubo de perforación PQ	420
	Tipo de engrosamiento exterior	60	800
		73	500
		89	300
Ángulo de perforación		0 grado -360 grado
Motor	Modelo	Fuerza	Velocidad
Motor	Y225S-4	37kW	1480 rpm
motor diésel	CA4110	81kW	2800 rpm
giratorio
Tipo: máquina de alimentación hidráulica de doble cilindro tipo rotativo
Diámetro de la vertical		ø93mm
agujero pasante del eje
Velocidad del husillo vertical
Rotación hacia adelante (r/min)		60/90/166/272/379/481/183/296/514/835/1164/1476
Velocidad inversa (r/min)		63/198
Máx. par de torsión del eje vertical		8000N·m
Trazo vertical		600 mm
Máx. gravedad del eje vertical		125KN
Máx. presión del eje vertical		90KN
Izar
Tipo: Engranaje planetario, freno de manija
Diámetro del cable		ø18,5 mm
Capacidad del cable del tambor		95 m (enrollado en siete capas)
Máx. fuerza de elevación de una sola cuerda		45KN
Velocidad de elevación del cable metálico
Velocidad lineal del tambor (m/s)		0.7-2.68m/s (doce grados)
el embrague
Tipo: embrague de fricción de disco único seco especial para automóvil
(combinado con caja de cambios 6T46)
El sistema hidráulico
La presión del sistema
La presión nominal		20Mpa
la presión más alta		25Mpa
Capacidad		20ml/r
Sección de bastidor
Tipo: tipo patín (con base deslizante)
Carrera de retroceso del aparejo		460 mm
Distancia del agujero		260 mm
Dimensión (largo* ancho* alto)		355022003100mm
Peso del equipo (con motor de potencia)		6300 kilos

Detalle del producto

Nombre de marca: Miningwell
Cantidad mínima de pedido: 1 juego
Detalles del embalaje: embalaje estándar de exportación
Tiempo de entrega:15-20 días
Condiciones de pago: L/C, T/T, Western Union

Características principales de la perforación con núcleo de roca sobre orugas XY-44A

1. Con más etapas de velocidad de rotación (12 hacia adelante y 2 hacia atrás) y un rango de velocidad de rotación razonable, torque a baja velocidad (hasta 8000 N.m), no solo es adecuado para perforación con núcleos de aleación y diamante, sino también para exploración geológica de ingeniería. , perforación de pozos hidrológicos y construcción de pilotes de cimentación.

2. Diámetro del orificio pasante del eje vertical (93 mm), alimentación hidráulica de doble cilindro, carrera larga (hasta 600 mm), gran adaptabilidad del proceso, especialmente adecuado para la perforación de extracción de muestras con cable (extracción de muestras superior) de tubos de perforación de gran diámetro, lo que favorece la mejorando la eficiencia de la perforación.

3. Adoptando la transmisión Tsinghua Wanliyang 6T46, ampliamente compatible con Foton, JAC, Kaima, Wuzheng y otros modelos de camiones. Tecnología madura, calidad estable, fuerte capacidad de sobrecarga, estaciones de servicio postventa y accesorios en todo el país.

4. El mandril hidráulico tiene sujeción por resorte de disco, liberación de cilindro hidráulico y mandril hidráulico de centrado automático de tres cavidades.

5.La configuración hidráulica incorpora una bomba de aceite de engranajes para suministrar aceite, lo que garantiza una instalación sencilla, facilidad de uso, uso mínimo de energía, baja temperatura del aceite y funcionamiento constante. Este aparato viene equipado con una bomba de aceite manual; Si el motor falla, la bomba manual sigue siendo utilizable para extraer los instrumentos de perforación en la cavidad.

6. Este motor puede equiparse con el motor de aspiración natural FAW TIANCHAI 4110 (81 kW) o con la variante turboalimentada Guangxi Yuchai 4110 (105 kW).

7. La plataforma de perforación montada sobre orugas tiene un centro de gravedad bajo, una larga distancia de desplazamiento (460 mm), una fijación firme y una perforación estable a alta velocidad.

8. Equipado con un medidor antivibraciones, que es bueno para el control del diámetro del orificio. Menos asa de carga y descarga, transporte flexible.

9. Adopta un chasis sobre orugas y la carrera del cilindro estabilizador de 1,5 m se puede cargar automáticamente, lo cual es conveniente para su traslado y transporte.

Aplicación principal

Empleadas principalmente en campos como geología, metalurgia, carbón, hidrología e ingeniería, estas plataformas de perforación con núcleo también son adecuadas para ingeniería geológica, exploración de petróleo y gas poco profundos, ventilación de túneles mineros, sistemas de drenaje, perforación de pozos hidrológicos y construcción de grandes pilotes de cimientos.

Envío y pago

Cada pieza de equipo y plataforma de perforación de Miningwell se somete a un riguroso control de seguridad de carga para garantizar la seguridad de la carga en el contenedor.

Nuestros métodos de pago: tarjeta de crédito, L/C, T/T, Western Union y admitimos envíos por aire y por mar.
