Parámetros técnicos |
MW330SⅤ | MW400QSⅤ |
MW400SV |
MW500SV |
MW600SV |
MW650SV |
MW750SV |
|
Profundidad máxima de perforación (M) |
330 |
400 |
400 |
500 |
600 |
650 |
750 |
|
Potencia (kilovatios) |
91 |
103 |
92 |
110 |
132 |
132 |
176 |
|
Diámetro de perforación (mm) |
105-305 |
105-325 |
105-325 |
105-400 |
105-400 |
105-450 |
105-450 |
|
Presión de aire (Mpa) |
1.2-3.5 |
1.2-3.5 |
1.2-3.5 |
1.2-3.5 |
1.2-3.5 |
1.6-6 |
1.6-6 |
|
Consumo de aire (m³/min) |
16-55 |
16-55 |
16-55 |
16-55 |
16-55 |
16-75 |
16-75 |
|
Longitud de la tubería de perforación (m) |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
Diámetro del tubo de perforación (mm) |
89 |
89/102 |
89/102 |
89/102 | 89/102 |
89/102 |
102 |
|
Presión axial (T) |
3 |
4 |
4 |
6 |
6 |
6 |
6 |
|
Fuerza de elevación(T) |
18 |
22 |
22 |
30 |
35 |
38 |
40 |
|
Velocidad de elevación rápida (m/min) |
30 |
29 |
29 |
29 |
33 |
28 |
31 |
|
Velocidad de alimentación rápida (m/min) |
60 |
56 |
56 |
48 |
55 |
60 |
65 |
|
Par giratorio máximo (Nm) |
8000/4000 |
8000/4000 |
8000/4000 |
11000/5500 |
12000/6000 |
13000/6500 |
13000/6500 |
|
Velocidad de rotación máxima (r/min) |
60/120 |
75/150 |
75/150 |
75/150 |
90/180 |
95/190 |
95/190 |
|
Gran fuerza de elevación del cabrestante secundario (T) |
- |
- |
- |
- |
- |
- |
- |
|
Pequeña fuerza de elevación del cabrestante secundario (T) |
1.5 |
1.5 |
1.5 |
1.5 |
2.5 |
2.5 |
2.5 |
|
Carrera de gatos (m) |
1.45 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
|
Eficiencia de perforación (m/h) |
10-35 |
10-35 |
10-35 |
10-35 |
10-35 |
10-35 |
10-35 |
|
Velocidad de movimiento (km/h) |
2.5 |
3 |
2.5 |
3 |
3 |
3 |
3 |
|
Ángulo cuesta arriba (pendiente) |
21 grados |
21 grados |
21 grados |
21 grados |
21 grados |
21 grados |
21 grados |
|
Peso de la plataforma (T) |
8.3 |
8.6 |
9.8 |
10.6 |
12.5 |
13 |
14 |
|
Dimensión (M) |
6.32*1.7*2.39 |
6.25*1.7*2.39 |
6.26*1.85*2.43 |
6.52*1.85*2.51 |
6.73*2.1*2.63 |
6.73*2.1*2.75 |
6.64*2.25*2.59 |
|
Condiciones de trabajo |
Formación no consolidada y cabecera de piedra. |
||||||
|
Método de perforación |
Perforación hidráulica rotativa y de empuje con accionamiento superior, con martillo o con lodo |
||||||
|
Martillo DTH combinado |
Serie de media y alta presión de aire. |
||||||
|
Accesorios opcionales |
Bomba de lodo, bomba centrífuga, generador, bomba de espuma, camión |
||||||

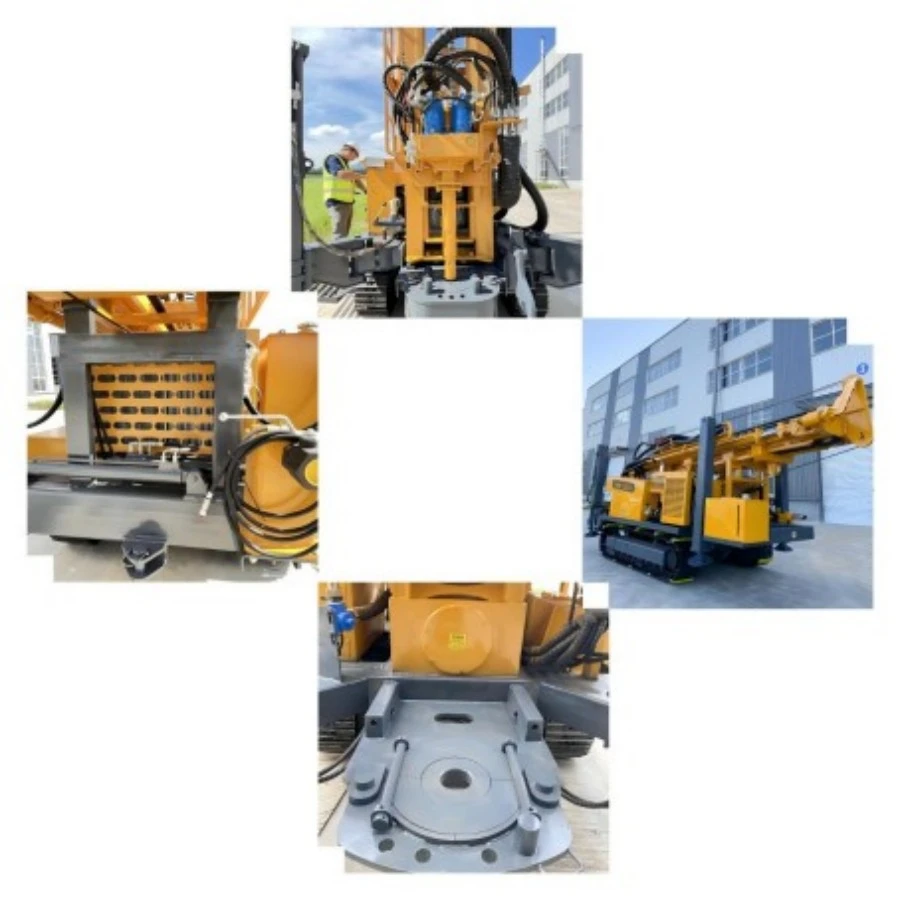

Detalle del producto
El levantamiento del bastidor de la plataforma de perforación de pozos de agua con accionamiento superior, la descarga, rotación y alimentación de la varilla de perforación, las patas de soporte, la elevación, el desplazamiento y otras acciones de esta serie de plataformas de perforación se implementan mediante sistemas hidráulicos, lo que reduce en gran medida la intensidad de la mano de obra y mejora la eficiencia de la construcción. y calidad de ingeniería. La plataforma de perforación de pozos hidráulicos tipo torre telescópica reduce la longitud del marco de perforación a la mitad y puede bajar directamente una varilla de perforación o carcasa de 6-metros, acortando aún más el tiempo de asistencia de perforación. El panel de control giratorio actualizado se puede utilizar para diferentes condiciones de trabajo.
Nombre de marca: Miningwell
Certificación: CE, ISO
Cantidad mínima de pedido: 1 juego
Detalles del paquete: 40HQ-20GP
Tiempo de entrega:15-20 días
Condiciones de pago: L/C, T/T, Western Union
Nuestra ventaja
La plataforma de perforación de pozos de agua totalmente hidráulica puede utilizar perforación con percutor DTH de aire y perforación con lodo.
La consola de control centralizada es adecuada para cada manipulación y control. Tirar y levantar rápidamente reduce el tiempo auxiliar y mejora la eficiencia del trabajo.
El sistema de transmisión principal, la caja de transferencia, la caja de cambios, la unidad de doble cabrestante, la bomba de lodo, la plataforma giratoria, la torre de perforación y el sistema de alimentación están instalados en el chasis.
Es una plataforma de perforación hidráulica rotativa con circulación direccional. Puede equiparse con una bomba de lodo que adopta el lodo como fluido de lavado y puede perforar en arcilla, arena y roca si está equipada con una broca de perforación adecuada.
La potencia de la plataforma de perforación hidráulica portátil para pozos de agua proviene de un motor Yuchai de 9 kw que impulsa la bomba de émbolo de alta presión y gran desplazamiento y se caracteriza por un potente rendimiento dinámico y estable.
La fuerza de tracción se puede regular y controlar, lo que adapta la máquina a la perforación de agujeros profundos.
La plataforma de perforación de pozos de agua con accionamiento superior hidráulico completo puede configurar un generador que es conveniente para soldar o iluminar para trabajar por la noche.
El cabrestante principal está disponible en la plataforma, por lo que es de alta eficiencia cuando la plataforma perfora en roca de lodo y en la formación de meteorización.
El accionamiento principal de la plataforma es hidráulico y las cuatro patas de aterrizaje y la torre de perforación están controladas hidráulicamente. La caja de transferencia y el sistema de embrague de la bomba de lodo también son operados hidráulicamente.
Las funciones auxiliares hidráulicas son fáciles y eficientes para la extensión de la guía, el giro de la pluma, la elevación de la pluma y el descargado de la guía.
Envío y pago
Cada pieza de equipo y plataforma de perforación de Miningwell se somete a un riguroso control de seguridad de carga para garantizar la seguridad de la carga en el contenedor.
Nuestros métodos de pago: tarjeta de crédito, L/C, T/T, Western Union y admitimos envíos por aire y por mar.
